Spare part list










Flaschenventil Typ I



2024 Dezember



VOR GEBRAUCH LESEN



1. Nur Personen mit einem gültigen Interspiro-Wartungszertifikat dürfen Wartungs- und Reparaturarbeiten an Interspiro-Atemschutzausrüstung durchführen. Nicht autorisierte Arbeiten können zu Fehlfunktionen der Ausrüstung führen und können bei Benutzern, die auf deren Funktion vertrauen zu schweren Atemproblemen oder zum Tod führen.

2. Beachten Sie bei der Verwendung der Ersatzteilliste stets die Serviceanleitung der jeweiligen Ausrüstung hinsichtlich der Vorgehensweise bei Montage und Funktion der Ersatzteile.

3. Änderungen an diesem Dokument – aufgrund von Tippfehlern, Ungenauigkeiten der aktuellen Informationen oder Verbesserungen und Änderungen der Ausrüstung – können jederzeit und ohne vorherige Ankündigung vorgenommen werden. Die neueste Version finden Sie immer auf der Interspiro-Webseite.

4.  Die Spalte „Notiz“ definiert, ob es sich bei dem Ersatzteil um einen Satz handelt, z.B. „10 x 336100437“ zeigt an, dass es sich um ein Multipack handelt, der aus 10 Stück der Einzelkomponente 336100437 besteht. Die Einzelkomponenten-Artikelnummer 336100437 kann nicht bestellt werden, sie dient nur zur Kennzeichnung von Teilen, die in Wartungssätzen enthalten sind.

5. Die Wartungssätze enthalten Austauschteile für vorbeugende Wartung.

6. Produkt- oder Dokumentaktualisierungen sowie andere wichtige Hinweise finden Sie stets aktuell auf unserer Website WWW.INTERSPIRO.COM.

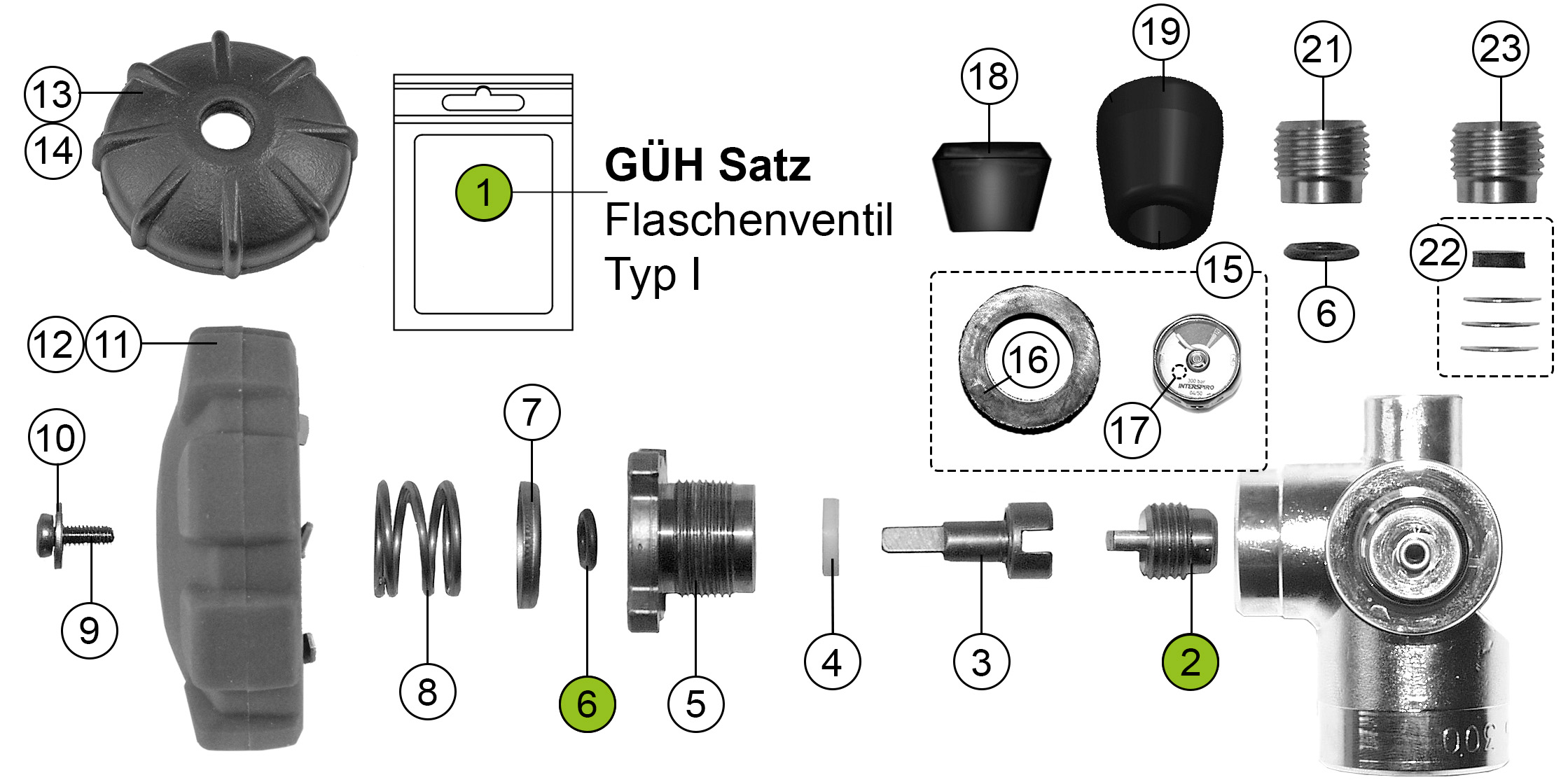

Ersatzteile Flaschenventil Typ I






Ersatzteile Flaschenventil Typ I
Position Artikelnummer Beschreibung
1
460190390
GÜH Satz Flaschenventil, Typ I
2
336922108
Ventilkegel, 5er Pack (5 x 336190032)
3
460190355
Ventilstange 1 x 336100054
4
336190260
Stopfbuchsendichtung, 10er Pack (10 x 336100053)
5
460190356
Stopfbuchsenmutter ersetzt 336100052
6
336190221
O-Ring, 10 x 944610204
7
336922104
Unterlegscheibe, 10er Pack (10 x 336100057)
8
336922105
Feder, 10er Pack (10 x 336100058)
9
336190297
Schraube, 10 x 336900094
10
336190296
Scheibe, 10 x 336900093
11
95719-51
Handrad kpl., schwarz Ersetzt 460190243
12
95719-52
Handrad kpl., blau
13
460190359
Handradabdeckung, schwarz, 5 x 336 100 061 Für Version mit separatem Abdeckung
14
97763-51
Hand wheel cover, blue
15
97842-51
Druckanzeiger, 300 bar
16
98618-51
Gummiabdeckung 5-Pack
17
95317-51
O-Ring, 10er Pack (10 x 95317-01)
18
346190230
Flaschenlager 5er Pack 5 x 336100081
19
460190685
Flaschenlager
20
460190358
Blindstopfen ersetzt 336100065
21
460190225
Berstscheibensatz
22
460190357
Berstscheibenstopfen 300 bar
