Spare part list










Flaschenventil Typ II



2024 Dezember



VOR GEBRAUCH LESEN



1. Nur Personen mit einem gültigen Interspiro-Wartungszertifikat dürfen Wartungs- und Reparaturarbeiten an Interspiro-Atemschutzausrüstung durchführen. Nicht autorisierte Arbeiten können zu Fehlfunktionen der Ausrüstung führen und können bei Benutzern, die auf deren Funktion vertrauen zu schweren Atemproblemen oder zum Tod führen.

2. Beachten Sie bei der Verwendung der Ersatzteilliste stets die Serviceanleitung der jeweiligen Ausrüstung hinsichtlich der Vorgehensweise bei Montage und Funktion der Ersatzteile.

3. Änderungen an diesem Dokument – aufgrund von Tippfehlern, Ungenauigkeiten der aktuellen Informationen oder Verbesserungen und Änderungen der Ausrüstung – können jederzeit und ohne vorherige Ankündigung vorgenommen werden. Die neueste Version finden Sie immer auf der Interspiro-Webseite.

4.  Die Spalte „Notiz“ definiert, ob es sich bei dem Ersatzteil um einen Satz handelt, z.B. „10 x 336100437“ zeigt an, dass es sich um ein Multipack handelt, der aus 10 Stück der Einzelkomponente 336100437 besteht. Die Einzelkomponenten-Artikelnummer 336100437 kann nicht bestellt werden, sie dient nur zur Kennzeichnung von Teilen, die in Wartungssätzen enthalten sind.

5. Die Wartungssätze enthalten Austauschteile für vorbeugende Wartung.

6. Produkt- oder Dokumentaktualisierungen sowie andere wichtige Hinweise finden Sie stets aktuell auf unserer Website WWW.INTERSPIRO.COM.

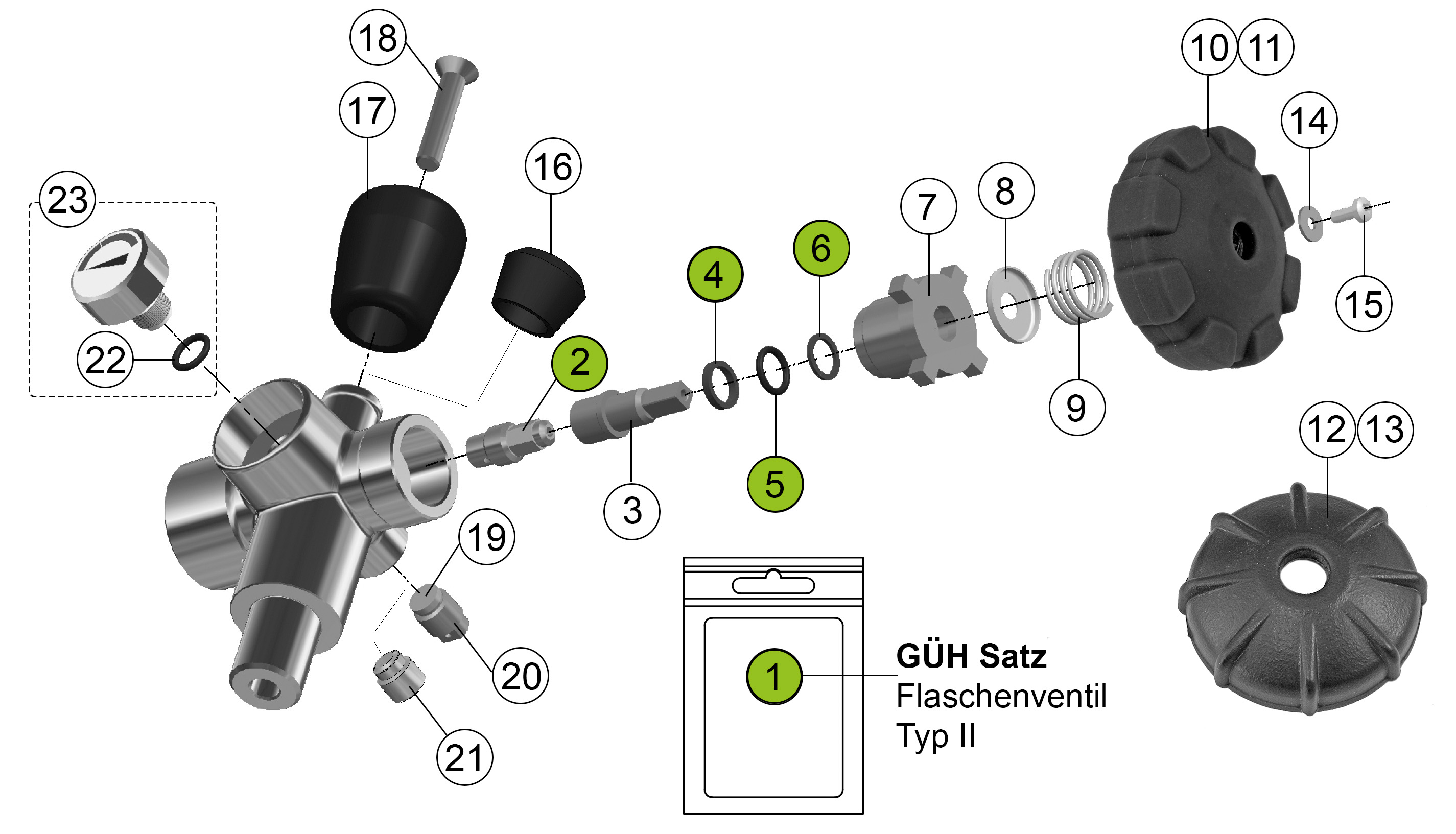

Ersatzteile Flaschenventil Typ II






Ersatzteile Flaschenventil Typ II
Position Artikelnummer Beschreibung
1
460190686
GÜH Satz Flaschenventil, Typ II
2
97850-51
Ventilschnecke
3
97849-51
Ventilstange
4
97853-51
Unterlegscheibe, 10er Pack
5
97847-51
Sicherungsring, 10 x 97847-01
6
336190381
O-Ring, 10 x 336900106
7
97852-51
Stopfbuchsenmutter
8
336922104
Unterlegscheibe, 10er Pack (10 x 336100057)
9
336922105
Feder, 10er Pack (10 x 336100058)
10
95719-51
Handrad kpl., schwarz Ersetzt 460190243
11
95719-52
Handrad kpl., blau
12
460190359
Handradabdeckung, schwarz, 5 x 336 100 061 Für Version mit separatem Abdeckung
13
97763-51
Hand wheel cover, blue
14
336190296
Scheibe, 10 x 336900093
15
336190297
Schraube, 10 x 336900094
16
346190230
Flaschenlager 5er Pack 5 x 336100081
17
460190685
Flaschenlager
18
460190684
Schraube, 10 x 941227374
19
97740-51
Berstscheibe
20
97399-51
Berstscheibenstopfen
21
97854-51
Blindstopfen
22
336190634
O-Ring, 10 x 331900090
23
97862-51
Druckanzeiger, 300 bar
