Spare part list
|
Incurve
|
|
2024 Dezember
|
VOR GEBRAUCH LESEN
1. Nur Personen mit einem gültigen Interspiro-Wartungszertifikat dürfen Wartungs- und Reparaturarbeiten an Interspiro-Atemschutzausrüstung durchführen. Nicht autorisierte Arbeiten können zu Fehlfunktionen der Ausrüstung führen und können bei Benutzern, die auf deren Funktion vertrauen zu schweren Atemproblemen oder zum Tod führen.
2. Beachten Sie bei der Verwendung der Ersatzteilliste stets die Serviceanleitung der jeweiligen Ausrüstung hinsichtlich der Vorgehensweise bei Montage und Funktion der Ersatzteile.
3. Änderungen an diesem Dokument – aufgrund von Tippfehlern, Ungenauigkeiten der aktuellen Informationen oder Verbesserungen und Änderungen der Ausrüstung – können jederzeit und ohne vorherige Ankündigung vorgenommen werden. Die neueste Version finden Sie immer auf der Interspiro-Webseite.
4. Die Spalte „Notiz“ definiert, ob es sich bei dem Ersatzteil um einen Satz handelt, z.B. „10 x 336100437“ zeigt an, dass es sich um ein Multipack handelt, der aus 10 Stück der Einzelkomponente 336100437 besteht. Die Einzelkomponenten-Artikelnummer 336100437 kann nicht bestellt werden, sie dient nur zur Kennzeichnung von Teilen, die in Wartungssätzen enthalten sind.
5. Die Wartungssätze enthalten Austauschteile für vorbeugende Wartung.
6. Produkt- oder Dokumentaktualisierungen sowie andere wichtige Hinweise finden Sie stets aktuell auf unserer Website WWW.INTERSPIRO.COM.
| Position | Artikelnummer | Beschreibung |

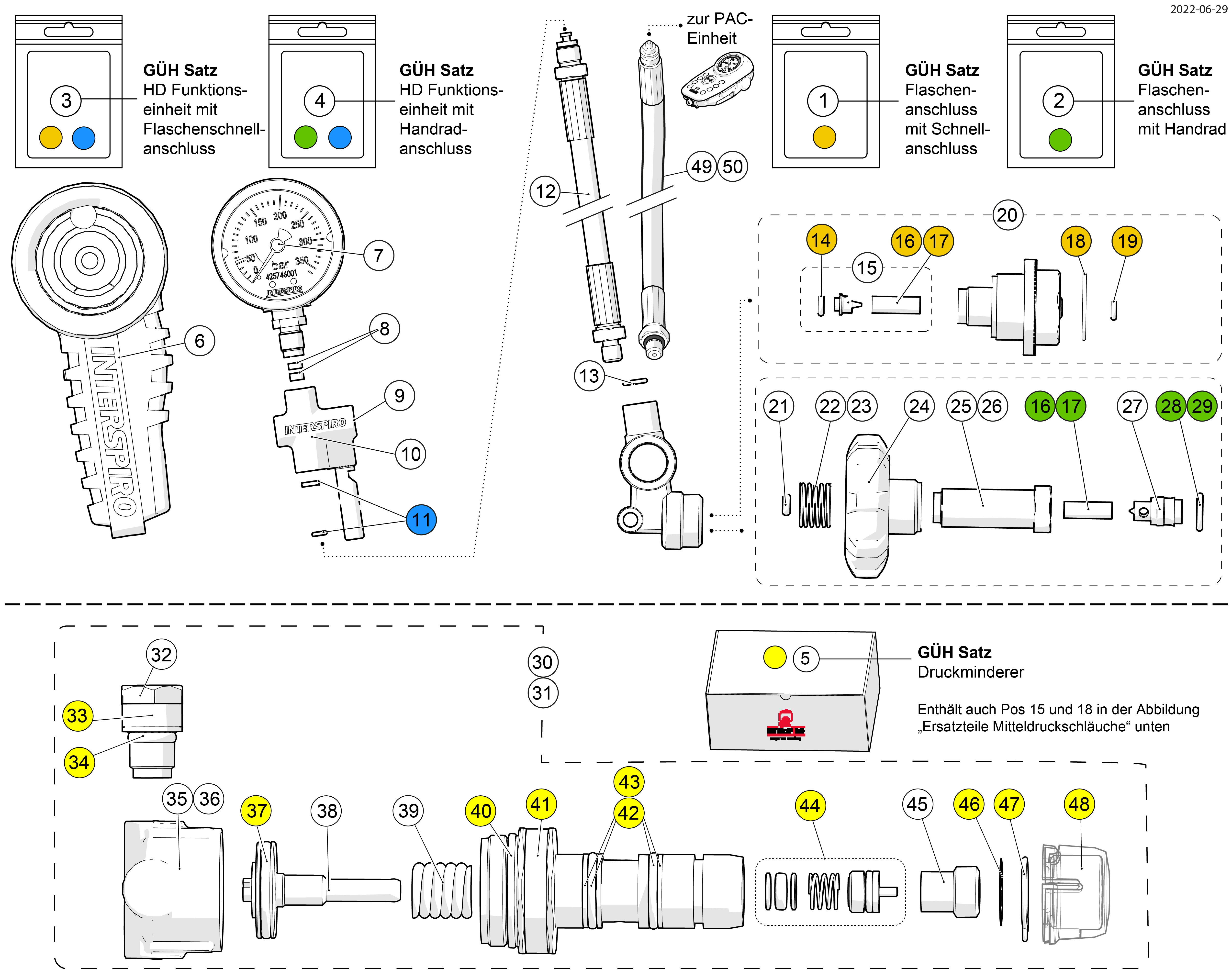

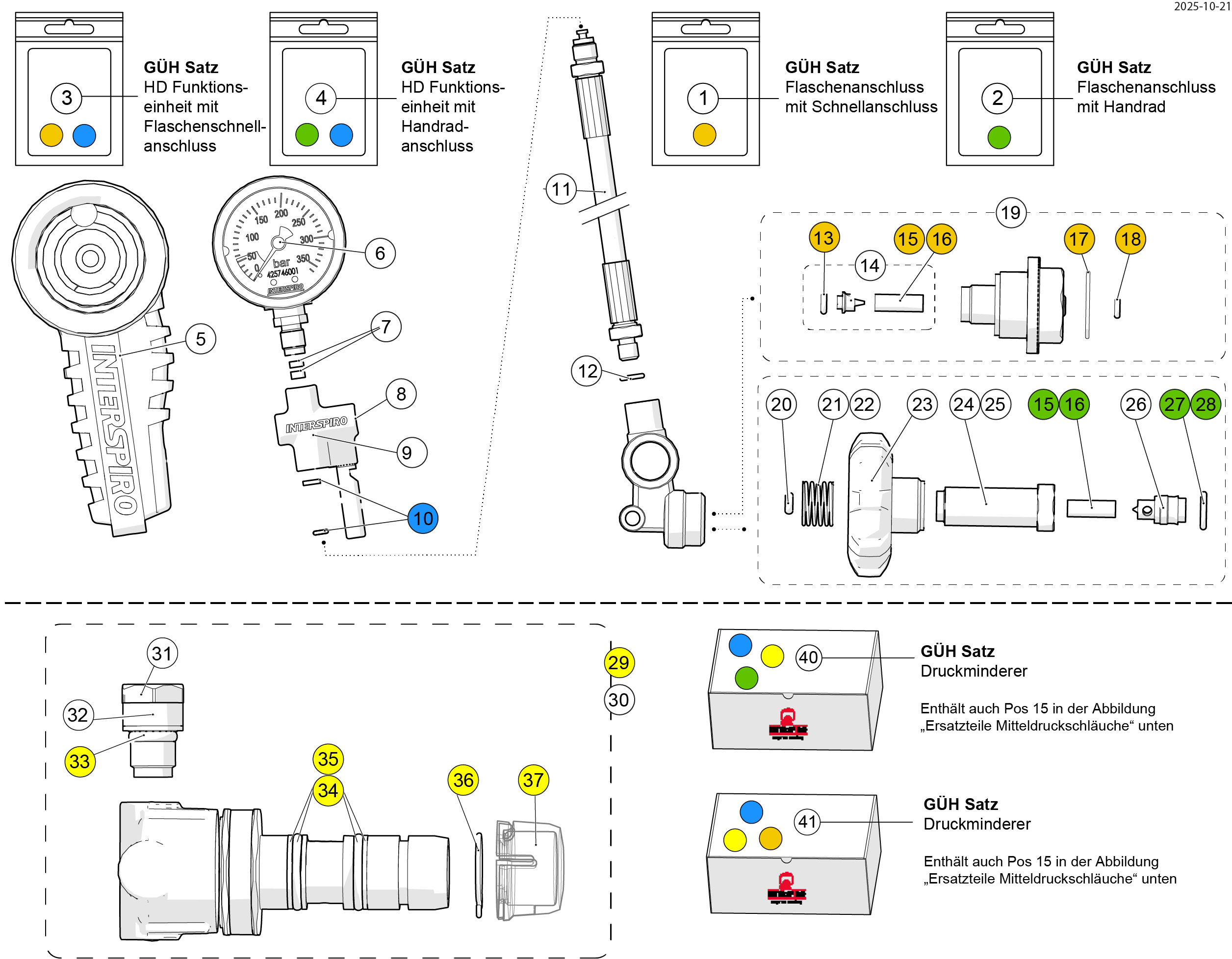

| 1 |
460200045
|
GÜH Satz, Flaschenanschluss mit Schnellanschluss
|
| 2 |
460190711
|
GÜH Satz Flaschenanschluss
|
| 3 |
460200046
|
GÜH-Satz Funktionseinheit,Flaschenschnellanschluss
|
| 4 |
460190321
|
GÜH Satz Funktionseinheit
|
| 5 |
460190322
|
GÜH Satz Druckminderer
|
| 6 |
32532-51
|
Manometerabdeckung
|
| 7 |
460190381
|
Manometer mit Dichtungssatz
|
| 8 |
336190159
|
Dichtungssatz, 1 x 335100368 & 1 x 335100369
|
| 9 |
31365-51
|
Prüfaufkleber, Pfeife 10er Pack
|
| 10 |
34850-51
|
Warnpfeife, 55 Bar Ersetz 31030-51
|
| 11 |
460190192
|
Friktionsscheibe mit O-Ring, 5er Pack (5 x 98568-01 & 012027-01)
|
| 12 |
96529-51
|
Hochdruckschlauch 920 mm
|
| 13 |
336190312
|
O-Ring, 10 x 336900105
|
| 14 |
336890105
|
O-Ring, 10 x 336900183
|
| 15 |
460190059
|
Filter/Halter/O-Ring, 10er- Pack
|
| 16 |
346190643
|
Sinterfilter, 10er Pack (10 x 212100014)
|
| 17 |
346190644
|
Sinterfilter, 100er Pack (100 x 212100014)
|
| 18 |
460200114
|
O-Ring, 10 x OR22,0X1,0-Q60
|
| 19 |
336190437
|
O-Ring, 10 x 336900182
|
| 20 |
30569-51
|
Regulatorteil, Flaschenschnellanschluss
|
| 21 |
336190232
|
O-Ring, 10 x 336900044
|
| 22 |
30130-51
|
Feder, 5 x 30130-01
|
| 23 |
30130-52
|
Feder, lang, 5 x 30130-02
|
| 24 |
98520-51
|
Handrad
|
| 25 |
460190383
|
Anschlussstutzen
|
| Position | Artikelnummer | Beschreibung |
| 26 |
460190384
|
Anschlussnippel, lang
|
| 27 |
460190382
|
Dichtungshalter
|
| 28 |
336190272
|
O-Ring, 10 x 331100767
|
| 29 |
460190237
|
O-Ring, 100 x 331100767
|
| 30 |
460190141
|
Druckminderer, Ersatzteil
|
| 31 |
96317-51
|
Plug-in Regler, 3-Port
|
| 32 |
460190387
|
Sicherheitsventil
|
| 33 |
346190053
|
Schutzband, 10er Pack (10 x 346100066)
|
| 34 |
336190311
|
O-Ring, 10 x 944610206
|
| 35 |
88193-56
|
Regulatorabdeckung ersetzt 460190389
|
| 36 |
88193-54
|
Regulatorabdeckung 3-Anschl. 1/8 parallel + Zurück
|
| 37 |
346190022
|
O-Ring, 10 x 346900002
|
| 38 |
460190386
|
Kolben (1 Stk.)
|
| 39 |
346190026
|
Feder, 5 x 346100005
|
| 40 |
346190024
|
O-Ring, 10 x 346900004
|
| 41 |
460190201
|
Schutzband, 5 x 95472
|
| 42 |
460190198
|
O-Ring & Sicherungsring, 10er Pack (10 x 346900001 & 95471-01)
|
| 43 |
460190199
|
O-Ring & Sicherungsring, 50er Pack (50 x 346900001 & 95471-01)
|
| 44 |
346190023
|
Ventilsitzsatz
|
| 45 |
460190388
|
Justierschraube, 5 x 346100009
|
| 46 |
346190295
|
Prüfaufkleber 25er Pack
|
| 47 |
346190293
|
Sicherungsclip, 10er Pack (10 x 346100158)
|
| 48 |
346190294
|
Schutzabdeckung, 10 x 346100159
|
| 49 |
35588-51
|
Hochdruckschlauch für PAC, 920 mm
|
| 50 |
35588-52
|
Hochdruckschlauch für PAC, 970 mm
|
| Position | Artikelnummer | Beschreibung |

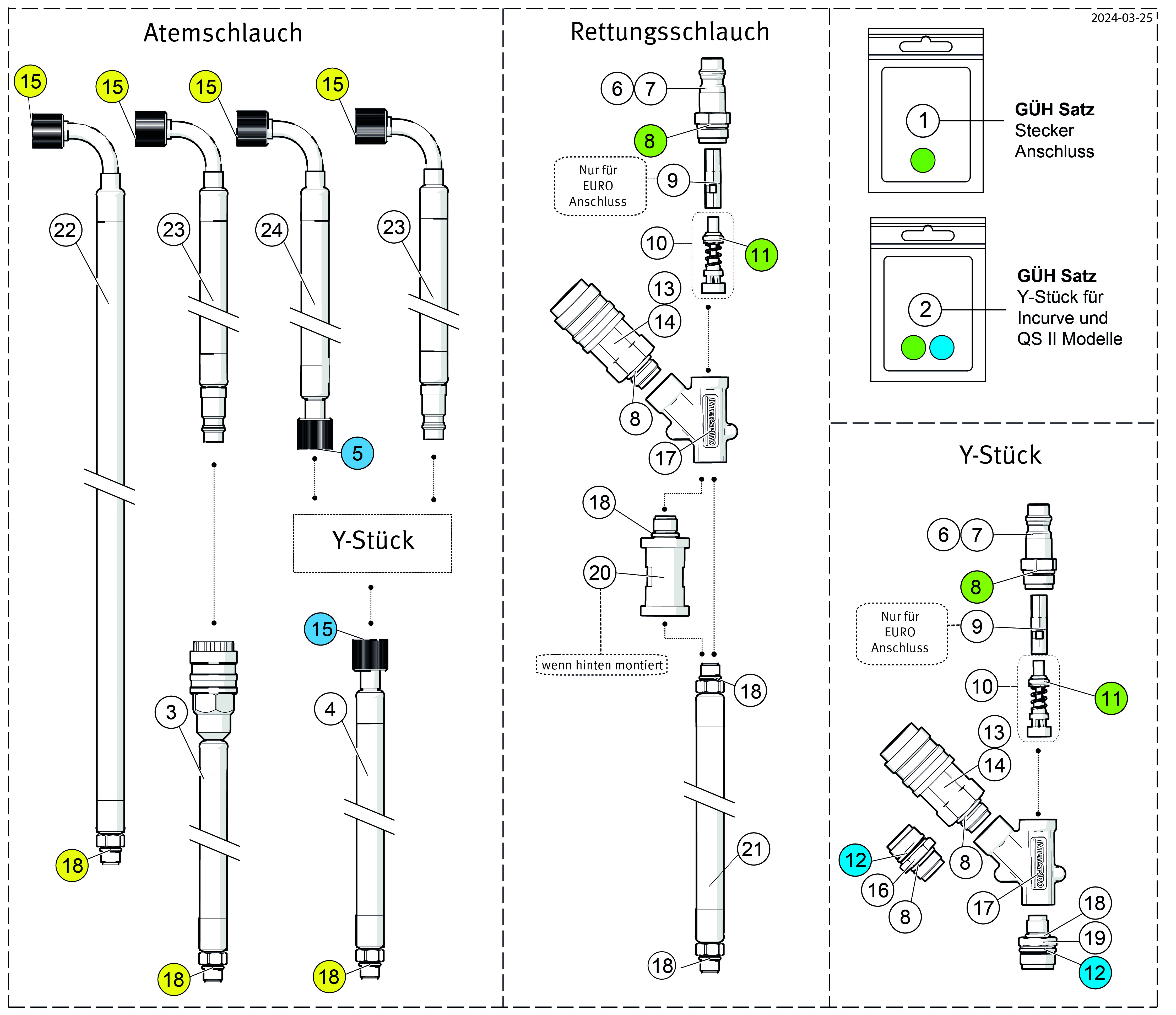

| 1 |
460200153
|
GÜH-Satz zusätzlicher Luftanschluss, Stecker
|
| 2 |
460190414
|
GÜH Satz Y Stück, QS II & Incurve und T Stück, Spiromatic 90U
|
| 3 |
460190361
|
Versorgungsschlauch, Länge: 0,82 m, ersetzt 346190143
|
| 4 |
460190363
|
Versorgungsschlauch, 0.82 M
|
| 5 |
336190236
|
O-Ring, 10 x 944610205
|
| 6 |
460190370
|
Schnellkupplung, Nippel, Euro
|
| 7 |
96531-51
|
Schnellkupplung, Interspiro, Stecker Ersetzt 460190485
|
| 8 |
346190069
|
O-Ring, 12.1x1.6, 10 x 944610210
|
| 9 |
460190371
|
Ventilrohr ersetzt 346100097
|
| 10 |
346190223
|
Rückschlagventil
|
| 11 |
460190369
|
Konus mit O-Ring
|
| 12 |
336190228
|
O-Ring, 12.42x1.78, NBR, 10 x 336900007
|
| 13 |
95244-51
|
Schnellkupplung Euro Mutter
|
| 14 |
95803-51
|
Schnellkupplung, Interspiro Mutter
|
| 15 |
336190237
|
O-Ring, 10 x 336900099
|
| 16 |
95898-51
|
Nippel
|
| 17 |
95241-51
|
Zusätzl.Luftfunktionseinheit
|
| 18 |
336190311
|
O-Ring, 10 x 944610206
|
| 19 |
95557-51
|
Nippel
|
| 20 |
99368-51
|
Adapter
|
| 21 |
460190041
|
Mitteldruckschlauch für Y-Stück
|
| 22 |
460190236
|
Pressluftschlauch L=1,35 m
|
| 23 |
460190362
|
Atemschlauch, Euro Stecker, 0.55 M
|
| 24 |
460190364
|
Atemschlauch, Überwurfmutter, L = 0,55 m
|
| Position | Artikelnummer | Beschreibung |

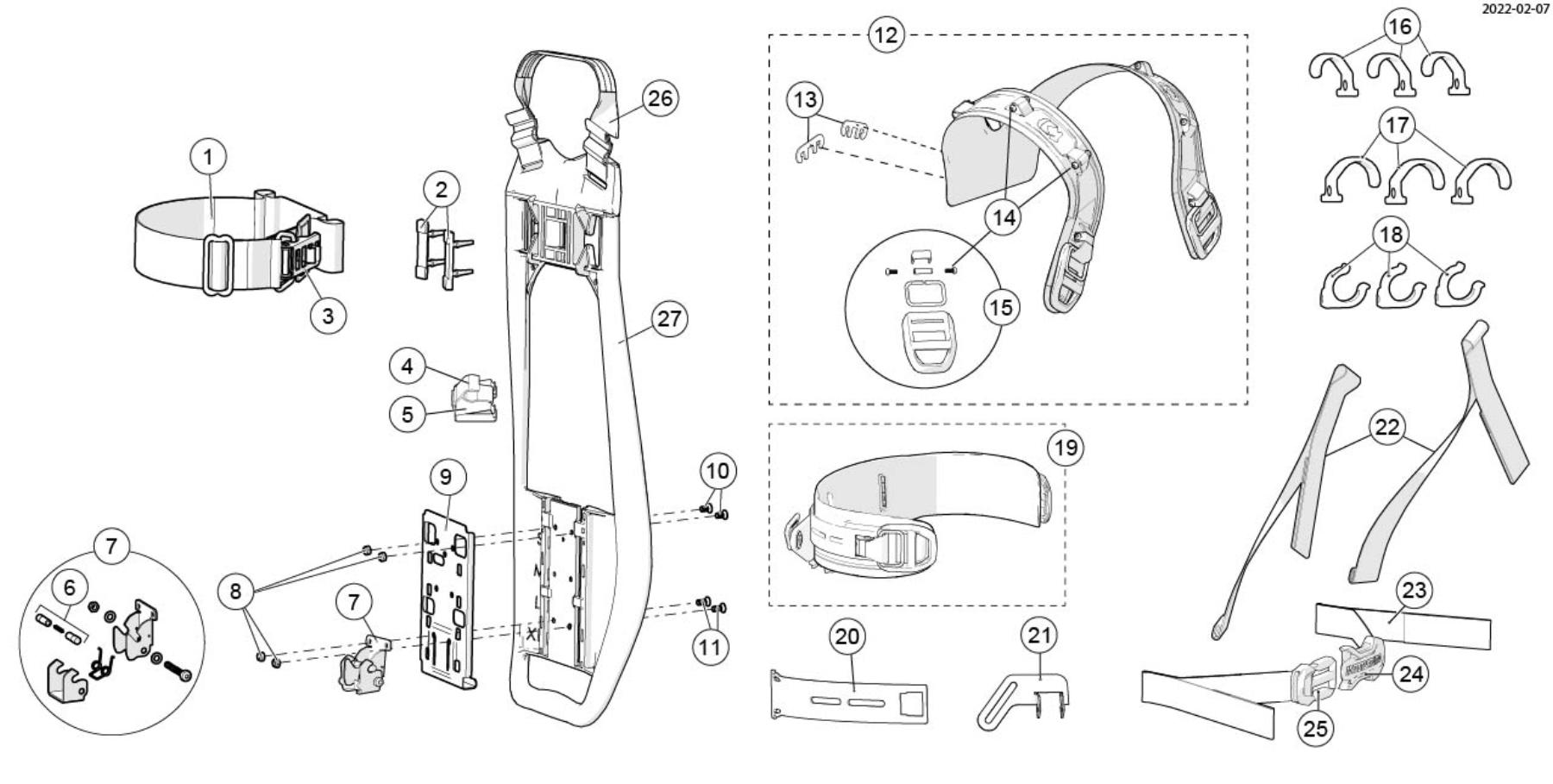

| 1 |
31346-61
|
Flaschenspannband mit Schnalle, Incrucve
|
| 2 |
460190101
|
Flaschenlager 10er Pack
|
| 3 |
31343-51
|
Flaschenspannbandschnalle
|
| 4 |
460190645
|
Schlauchhalter, Rettungsschlauch, 3er Pack
|
| 5 |
30574-51
|
Schlauchhalterclip
|
| 6 |
33411-51
|
Druckmindererstange
|
| 7 |
460200108
|
Schnellanschluss Regulator
|
| 8 |
99799-55
|
Sicherungsmutter M5, 10er Pack (10 x 99799-05)
|
| 9 |
31314-51
|
Bügel
|
| 10 |
99709-51
|
Schraube, 10 x 99709-01
|
| 11 |
99709-52
|
Schraube, 10 x 99709-02
|
| 12 |
460200112
|
Schultergurteinheit komplett
|
| 13 |
33466-51
|
Clip Rückenplatte, 2 x 33466-01
|
| 14 |
99711-52
|
Schraube, 10 x 99711-02
|
| 15 |
460200113
|
Schnalle
|
| 16 |
33457-51
|
Halter für Hochdruckschlauch, 3er Pack
|
| 17 |
33457-52
|
Halter für Mitteldruckschlauch, 3er Pack
|
| 18 |
33620-51
|
Halter für Rettungsschlauch, 3er Pack
|
| 19 |
31310-52
|
Hüftgurt komplett
|
| 20 |
33460-51
|
Hüftgurt Stabilisator
|
| 21 |
33461-51
|
Taschenhalter
|
| 22 |
31325-52
|
Verstellbarer Schultergurt, 2er Pack
|
| 23 |
31326-51
|
Verstellbarer Hüftgurt, QS II, 2 x 31326-01
|
| 24 |
31302-51
|
Gurtschloss, links
|
| 25 |
31303-51
|
Gurtschloss, rechts
|
| Position | Artikelnummer | Beschreibung |
| 26 |
33464-51
|
Rettungs- und Tragegriff, Incurve
|
| 27 |
31311-51
|
Tragegestell
|
