Spare part list
|
S-H Umgebungsluftklappe
|
|
2024 Dezember
|
VOR GEBRAUCH LESEN
1. Nur Personen mit einem gültigen Interspiro-Wartungszertifikat dürfen Wartungs- und Reparaturarbeiten an Interspiro-Atemschutzausrüstung durchführen. Nicht autorisierte Arbeiten können zu Fehlfunktionen der Ausrüstung führen und können bei Benutzern, die auf deren Funktion vertrauen zu schweren Atemproblemen oder zum Tod führen.
2. Beachten Sie bei der Verwendung der Ersatzteilliste stets die Serviceanleitung der jeweiligen Ausrüstung hinsichtlich der Vorgehensweise bei Montage und Funktion der Ersatzteile.
3. Änderungen an diesem Dokument – aufgrund von Tippfehlern, Ungenauigkeiten der aktuellen Informationen oder Verbesserungen und Änderungen der Ausrüstung – können jederzeit und ohne vorherige Ankündigung vorgenommen werden. Die neueste Version finden Sie immer auf der Interspiro-Webseite.
4. Die Spalte „Notiz“ definiert, ob es sich bei dem Ersatzteil um einen Satz handelt, z.B. „10 x 336100437“ zeigt an, dass es sich um ein Multipack handelt, der aus 10 Stück der Einzelkomponente 336100437 besteht. Die Einzelkomponenten-Artikelnummer 336100437 kann nicht bestellt werden, sie dient nur zur Kennzeichnung von Teilen, die in Wartungssätzen enthalten sind.
5. Die Wartungssätze enthalten Austauschteile für vorbeugende Wartung.
6. Produkt- oder Dokumentaktualisierungen sowie andere wichtige Hinweise finden Sie stets aktuell auf unserer Website WWW.INTERSPIRO.COM.

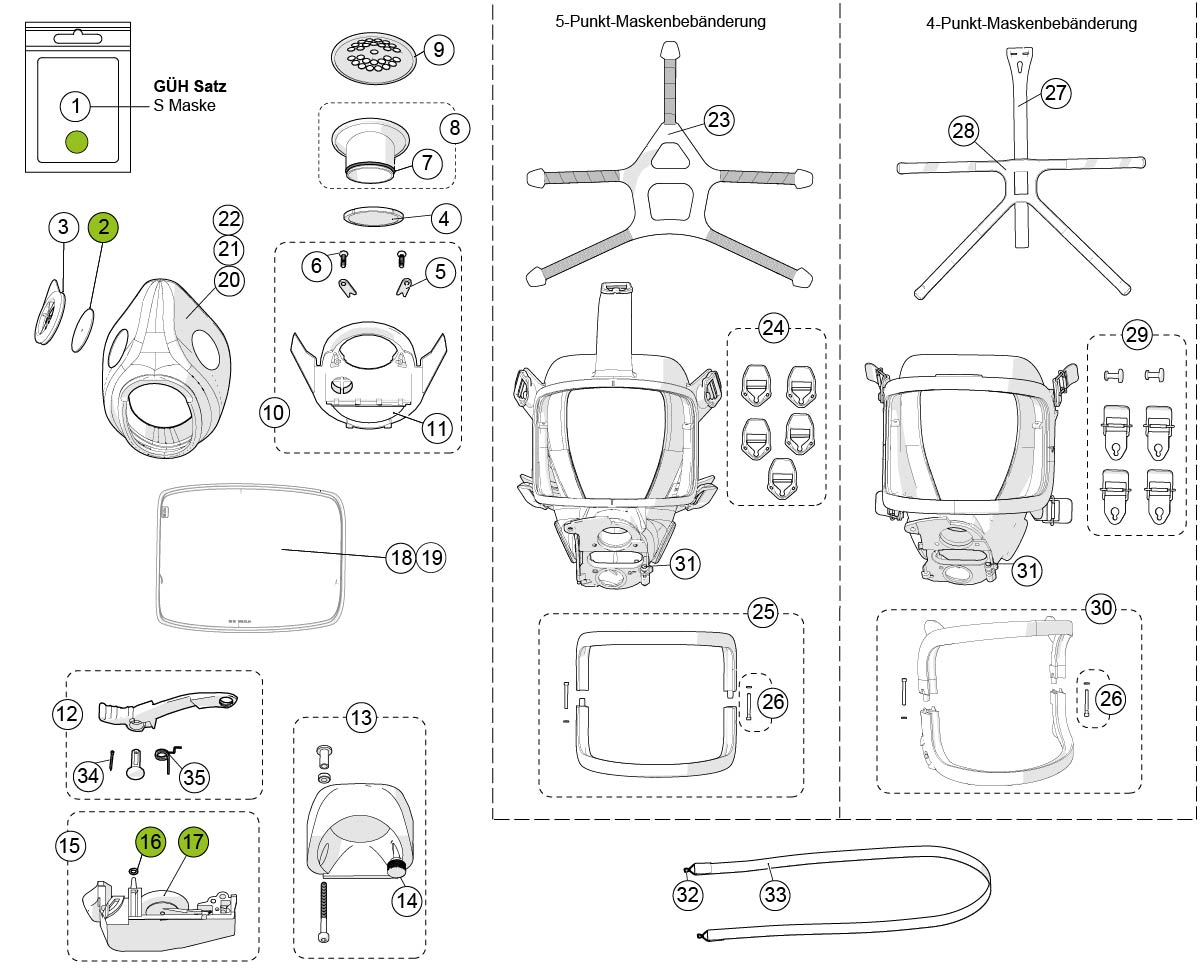

| Position | Artikelnummer | Beschreibung |
| 1 |
460190324
|
GÜH Satz für S & Inspire Maske
|
| 2 |
460190014
|
Rückschlagventilscheibe, Q, 10er Pack (10 x 336800092)
|
| 3 |
95026-52
|
Ventilsitz, schwarz, 1 Stk.
|
| 4 |
460190149
|
Schutznetz
|
| 5 |
460190223
|
Sicherungsplatte, 10 x 336100822
|
| 6 |
460190239
|
Schraube, 10 x 944288226
|
| 7 |
336190790
|
O-Ring, 10 x 336900268
|
| 8 |
336190773
|
Sprechmembran mit O-Ring
|
| 9 |
460200105
|
Deckel Sprechmembran
|
| 10 |
460190019
|
Innenmaskenplatte kpl.
|
| 11 |
460190072
|
Rückschlagklappe, 5er Pack
|
| 12 |
99470-54
|
Anzeigerhebel komplett, flexibel - Ersetzt: 99470-51 & 460190805
|
| 13 |
460190655
|
Externer Sprechkonus, schwarz
|
| 14 |
460190148
|
Handschraube
|
| 15 |
460190656
|
Ausatemventil, schwarz montiert
|
| 16 |
460190071
|
O-Ring, 10 x 95212-01
|
| 17 |
460190011
|
Ausatemventilscheibe 5er Pack
|
| 18 |
460200200
|
Sichtscheibe, hartbeschichtet, Antibeschlagschutz - Ersetzt 96701-51
|
| 19 |
460190351
|
Sichtscheibe, hartbeschichtet
|
| 20 |
95002-58
|
Innenmaske, S/M, EPDM
|
| 21 |
96756-58
|
Innenmaske, L/XL, EPDM
|
| 22 |
96756-53
|
Innenmaske, L/XL, Silikon
|
| 23 |
31306-53
|
Kopfbebänderung,Standardversion,5-Punkt-Ausführung - EPDM
|
| 24 |
460200065
|
Schnalle kpl., 5-er Pack
|
| 25 |
460190657
|
Scheibenrahmen kpl., schwarz
|
| Position | Artikelnummer | Beschreibung |
| 26 |
336190409
|
Schraube und scheibe, 10er Pack
|
| 27 |
460190004
|
Oberer Gurt
|
| 28 |
95010-52
|
Kopfbebänderung, 4-Punkt-Ausführung
|
| 29 |
460190830
|
Schnalle, 4er Pack
|
| 30 |
460190894
|
Maskenrahmen kpl ohne Tabs
|
| 31 |
460190374
|
Sicherungsstift, 5er Pack (5 x 95202-01)
|
| 32 |
31846-51
|
Nackenbandbefestigungsschlaufe, 10er Pack
|
| 33 |
31331-51
|
Nackenband kpl.
|
| 34 |
95210-51
|
Splint 10er Pack
|
| 35 |
95209-51
|
Indikatorfeder, 10er Pack
|

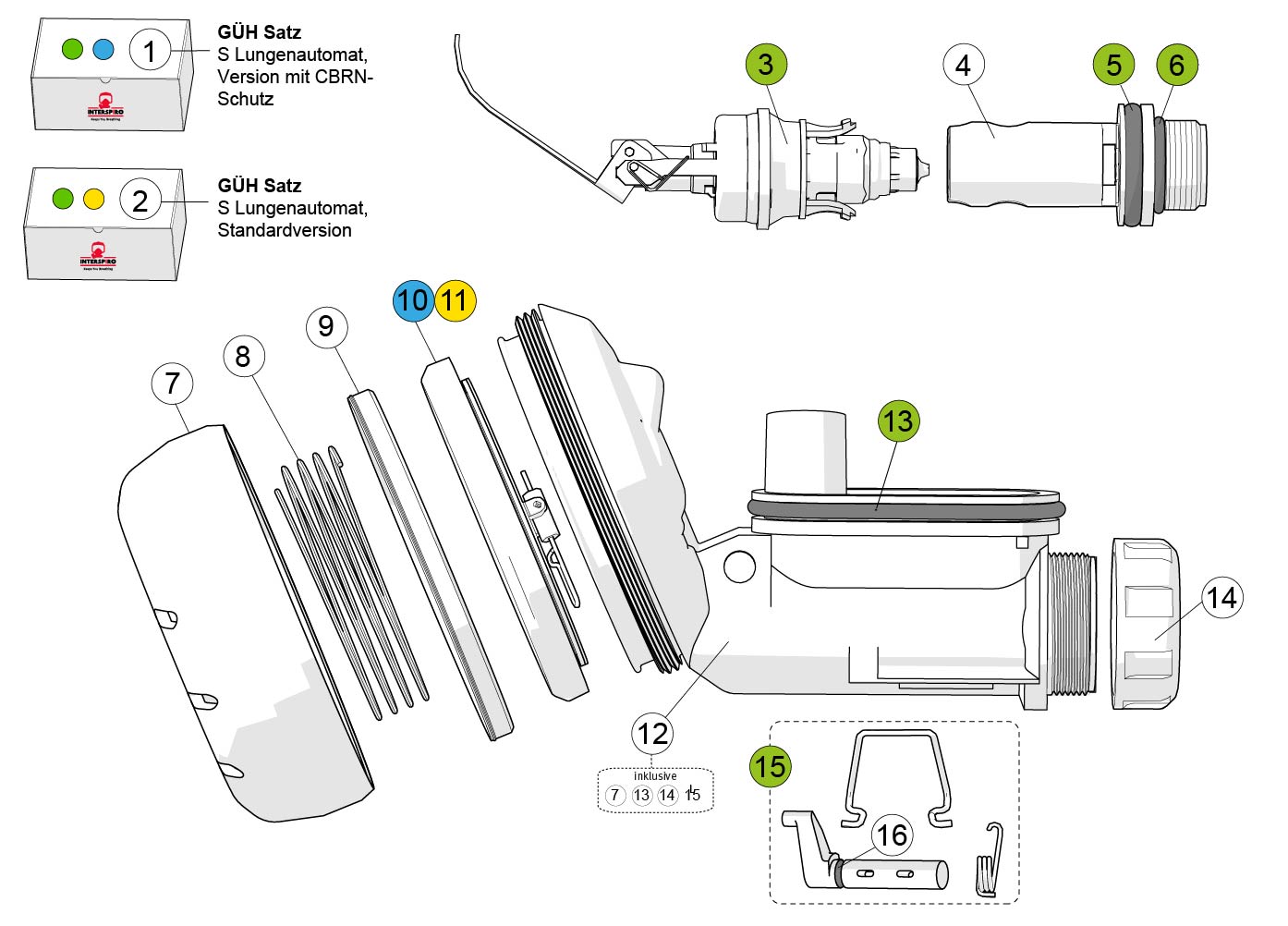

| Position | Artikelnummer | Beschreibung |
| 1 |
460190377
|
GÜH Satz für S-Lungenautomat - Version mit CBRN-Schutz, Umgebungsluft, M16
|
| 2 |
460200158
|
Service kit S breathing valve, without CBRN
|
| 3 |
460190222
|
Ventileinsatz S-Lungenautomat / Respire
|
| 4 |
460190242
|
Anschlussnippel (M16 Gewinde)
|
| 5 |
336190227
|
O-Ring, 10 x 331900064
|
| 6 |
336190228
|
O-Ring, 12.42x1.78, NBR, 10 x 336900007
|
| 7 |
95061-52
|
Abdeckung, schwarz, 5-Pack
|
| 8 |
460190022
|
Überdruckfeder, 5 x 95063
|
| 9 |
460190308
|
Membranring, 10er Pack (10 x 331100653)
|
| 10 |
460190021
|
Membran kpl. mit Schließring, Version mit CBRN-Schütz
|
| 11 |
460190332
|
Membran kpl. mit Schließring, Standardversion
|
| 12 |
460190663
|
Ventilgehäuse, kpl., schwarz
|
| 13 |
460190023
|
O-Ring, 10 x 95077-01
|
| 14 |
460190516
|
Mutter, schwarz, 5 x 336101140
|
| 15 |
460190150
|
Hebelarmeinheit
|
| 16 |
336190225
|
O-Ring, 10 x 336900001
|
