Spare part list
|
Respire
|
|
2024 November
|
VOR GEBRAUCH LESEN
1. Nur Personen mit einem gültigen Interspiro-Wartungszertifikat dürfen Wartungs- und Reparaturarbeiten an Interspiro-Atemschutzausrüstung durchführen. Nicht autorisierte Arbeiten können zu Fehlfunktionen der Ausrüstung führen und können bei Benutzern, die auf deren Funktion vertrauen zu schweren Atemproblemen oder zum Tod führen.
2. Beachten Sie bei der Verwendung der Ersatzteilliste stets die Serviceanleitung der jeweiligen Ausrüstung hinsichtlich der Vorgehensweise bei Montage und Funktion der Ersatzteile.
3. Änderungen an diesem Dokument – aufgrund von Tippfehlern, Ungenauigkeiten der aktuellen Informationen oder Verbesserungen und Änderungen der Ausrüstung – können jederzeit und ohne vorherige Ankündigung vorgenommen werden. Die neueste Version finden Sie immer auf der Interspiro-Webseite.
4. Die Spalte „Notiz“ definiert, ob es sich bei dem Ersatzteil um einen Satz handelt, z.B. „10 x 336100437“ zeigt an, dass es sich um ein Multipack handelt, der aus 10 Stück der Einzelkomponente 336100437 besteht. Die Einzelkomponenten-Artikelnummer 336100437 kann nicht bestellt werden, sie dient nur zur Kennzeichnung von Teilen, die in Wartungssätzen enthalten sind.
5. Die Wartungssätze enthalten Austauschteile für vorbeugende Wartung.
6. Produkt- oder Dokumentaktualisierungen sowie andere wichtige Hinweise finden Sie stets aktuell auf unserer Website WWW.INTERSPIRO.COM.

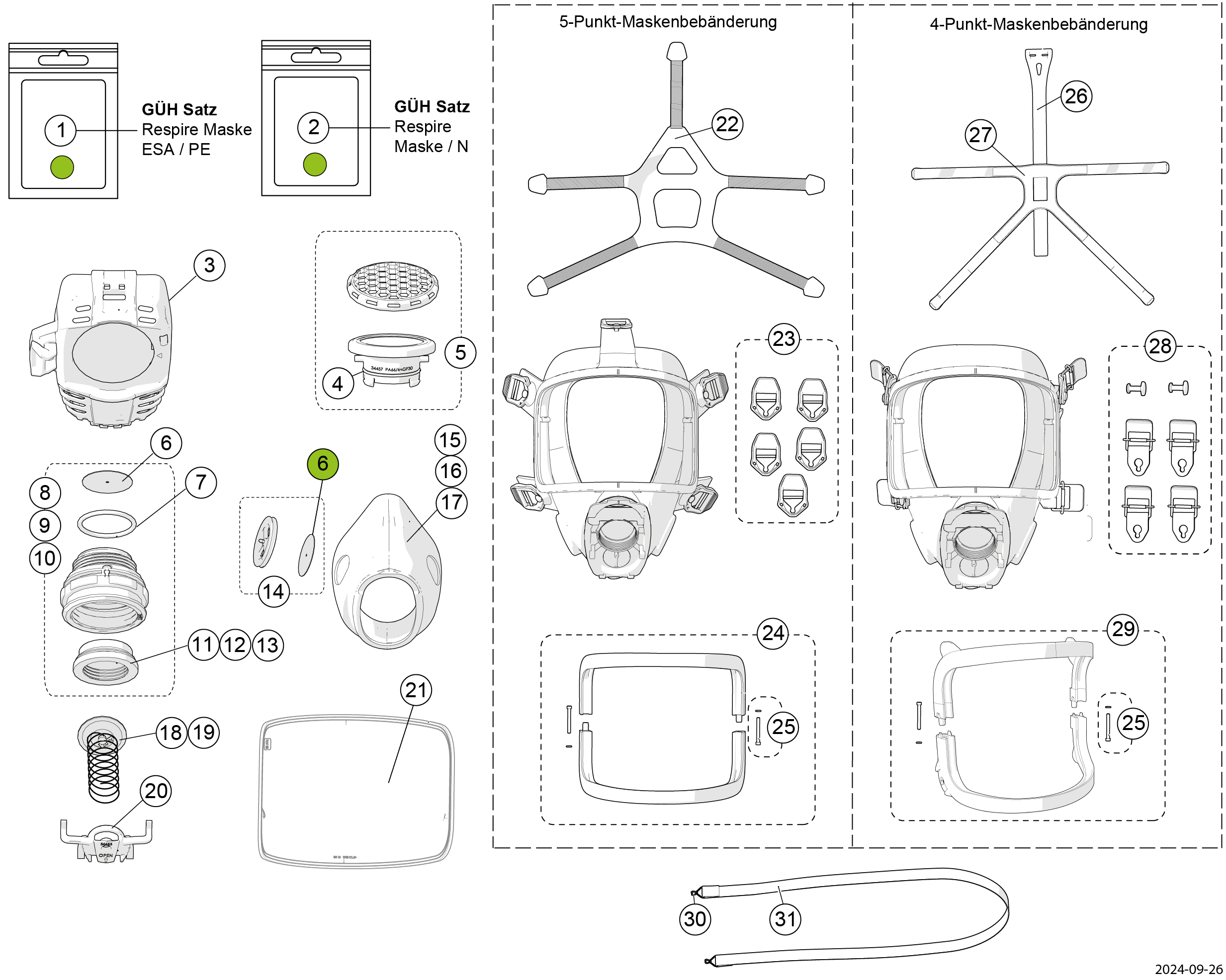

| Position | Artikelnummer | Beschreibung |
| 1 |
460200162
|
GÜH Satz für Respire ESA & PE Maske
|
| 2 |
460200163
|
GÜH Satz, Lungenautomat Respire N
|
| 3 |
34460-51
|
Abdeckung, Respire
|
| 4 |
336890340
|
O-Ring, 10 x 96966-01
|
| 5 |
34455-51
|
Sprechmembran kpl., Respire
|
| 6 |
32419-51
|
Rückschlagventilscheibe, 10 x 32419-01 Ersetzt 336190264
|
| 7 |
460200161
|
O-Ring, 29.8x2.62, 10 x 35366-01
|
| 8 |
34517-51
|
Respire ESA Adapter
|
| 9 |
34472-51
|
Respire PE Adapter
|
| 10 |
34476-51
|
Respire N Adapter
|
| 11 |
34515-51
|
Dichtring ESA, Respire
|
| 12 |
34474-51
|
Sealing ring, PE, Respire
|
| 13 |
34479-51
|
Sealing ring, N, Respire
|
| 14 |
34518-51
|
Rückschlagventil kpl., Respire
|
| 15 |
95002-52
|
Innenmaske, S/M, NR
|
| 16 |
96756-52
|
Innenmaske, L/XL, NR
|
| 17 |
96756-53
|
Innenmaske, L/XL, Silikon
|
| 18 |
34526-52
|
Ausatemventil N, Respire
|
| 19 |
34526-51
|
Ausatemventil ESA und PE, Respire
|
| 20 |
34453-51
|
Federhalter, Respire
|
| 21 |
460190351
|
Sichtscheibe, hartbeschichtet
|
| 22 |
95010-52
|
Kopfbebänderung, 4-Punkt-Ausführung
|
| 23 |
460200065
|
Schnalle kpl., 5-er Pack
|
| 24 |
460190894
|
Maskenrahmen kpl ohne Tabs
|
| 25 |
336190409
|
Schraube und scheibe, 10er Pack
|
| Position | Artikelnummer | Beschreibung |
| 26 |
460190004
|
Oberer Gurt
|
| 27 |
31306-51
|
Kopfbebänderung,Standardversion,5-Punkt-Ausführung - NR
|
| 28 |
460190830
|
Schnalle, 4er Pack
|
| 29 |
460190657
|
Scheibenrahmen kpl., schwarz
|
| 30 |
31846-51
|
Nackenbandbefestigungsschlaufe, 10er Pack
|
| 31 |
31331-51
|
Nackenband kpl.
|

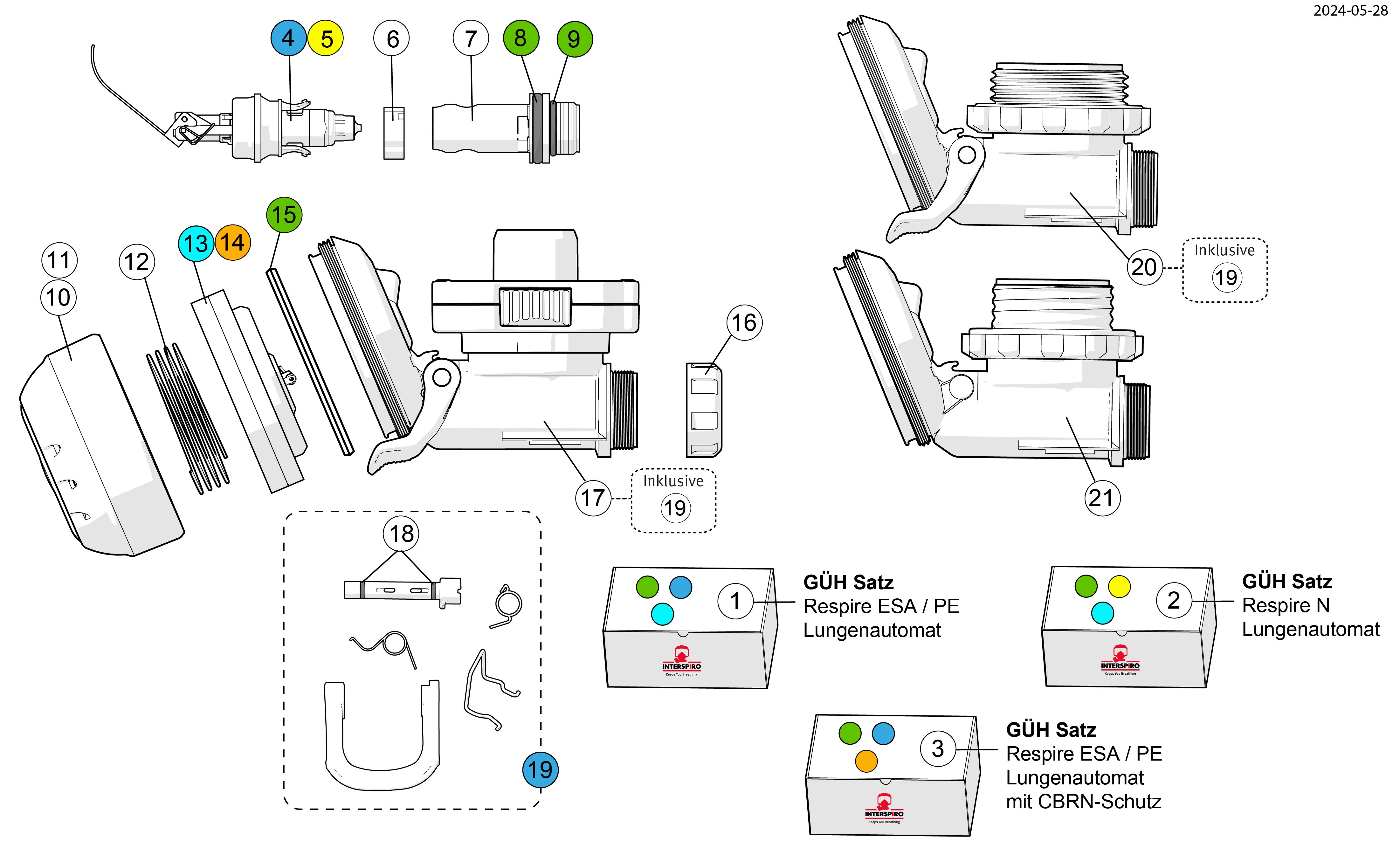

| Position | Artikelnummer | Beschreibung |
| 1 |
460200149
|
GÜH-Satz für ESA & PE Lungenautomat - Standardversion
|
| 2 |
460200150
|
GÜH-Satz für N Lungenautomat
|
| 3 |
460200193
|
GÜH-Satz für Respire ESA & PE Lungenautomat - Version mit CBRN-Schutz
|
| 4 |
460190222
|
Ventileinsatz S-Lungenautomat / Respire
|
| 5 |
460190872
|
Ventileinsatz S-N
|
| 6 |
460190068
|
Schließring, 5 x 95053
|
| 7 |
460190242
|
Anschlussnippel (M16 Gewinde)
|
| 8 |
336190227
|
O-Ring, 10 x 331900064
|
| 9 |
336190228
|
O-Ring, 12.42x1.78, NBR, 10 x 336900007
|
| 10 |
460200145
|
S-ESA/-PE Abdeckung
|
| 11 |
460200152
|
S-N Abdeckung
|
| 12 |
460200144
|
S-ESA/-PE Überdruckfeder
|
| 13 |
460200143
|
S-ESA/-PE/-N Membran
|
| 14 |
460200185
|
ESA / PE CBRN diaphragm
|
| 15 |
34886-51
|
Dichtring
|
| 16 |
460190516
|
Mutter, schwarz, 5 x 336101140
|
| 17 |
460190869
|
Ventilgehäuse S-ESA
|
| 18 |
336190225
|
O-Ring, 10 x 336900001
|
| 19 |
460200071
|
Aktivierungsarm für S-PE & S-ESA
|
| 20 |
460190870
|
Ventilgehäuse S-PE
|
| 21 |
460190871
|
Ventilgehäuse S-N
|
