Spare part list










Divator Pro pack, 2 x 3.5 L



2024 September



VOR GEBRAUCH LESEN



1. Nur Personen mit einem gültigen Interspiro-Wartungszertifikat dürfen Wartungs- und Reparaturarbeiten an Interspiro-Atemschutzausrüstung durchführen. Nicht autorisierte Arbeiten können zu Fehlfunktionen der Ausrüstung führen und können bei Benutzern, die auf deren Funktion vertrauen zu schweren Atemproblemen oder zum Tod führen.

2. Beachten Sie bei der Verwendung der Ersatzteilliste stets die Serviceanleitung der jeweiligen Ausrüstung hinsichtlich der Vorgehensweise bei Montage und Funktion der Ersatzteile.

3. Änderungen an diesem Dokument – aufgrund von Tippfehlern, Ungenauigkeiten der aktuellen Informationen oder Verbesserungen und Änderungen der Ausrüstung – können jederzeit und ohne vorherige Ankündigung vorgenommen werden. Die neueste Version finden Sie immer auf der Interspiro-Webseite.

4.  Die Spalte „Notiz“ definiert, ob es sich bei dem Ersatzteil um einen Satz handelt, z.B. „10 x 336100437“ zeigt an, dass es sich um ein Multipack handelt, der aus 10 Stück der Einzelkomponente 336100437 besteht. Die Einzelkomponenten-Artikelnummer 336100437 kann nicht bestellt werden, sie dient nur zur Kennzeichnung von Teilen, die in Wartungssätzen enthalten sind.

5. Die Wartungssätze enthalten Austauschteile für vorbeugende Wartung.

6. Produkt- oder Dokumentaktualisierungen sowie andere wichtige Hinweise finden Sie stets aktuell auf unserer Website WWW.INTERSPIRO.COM.

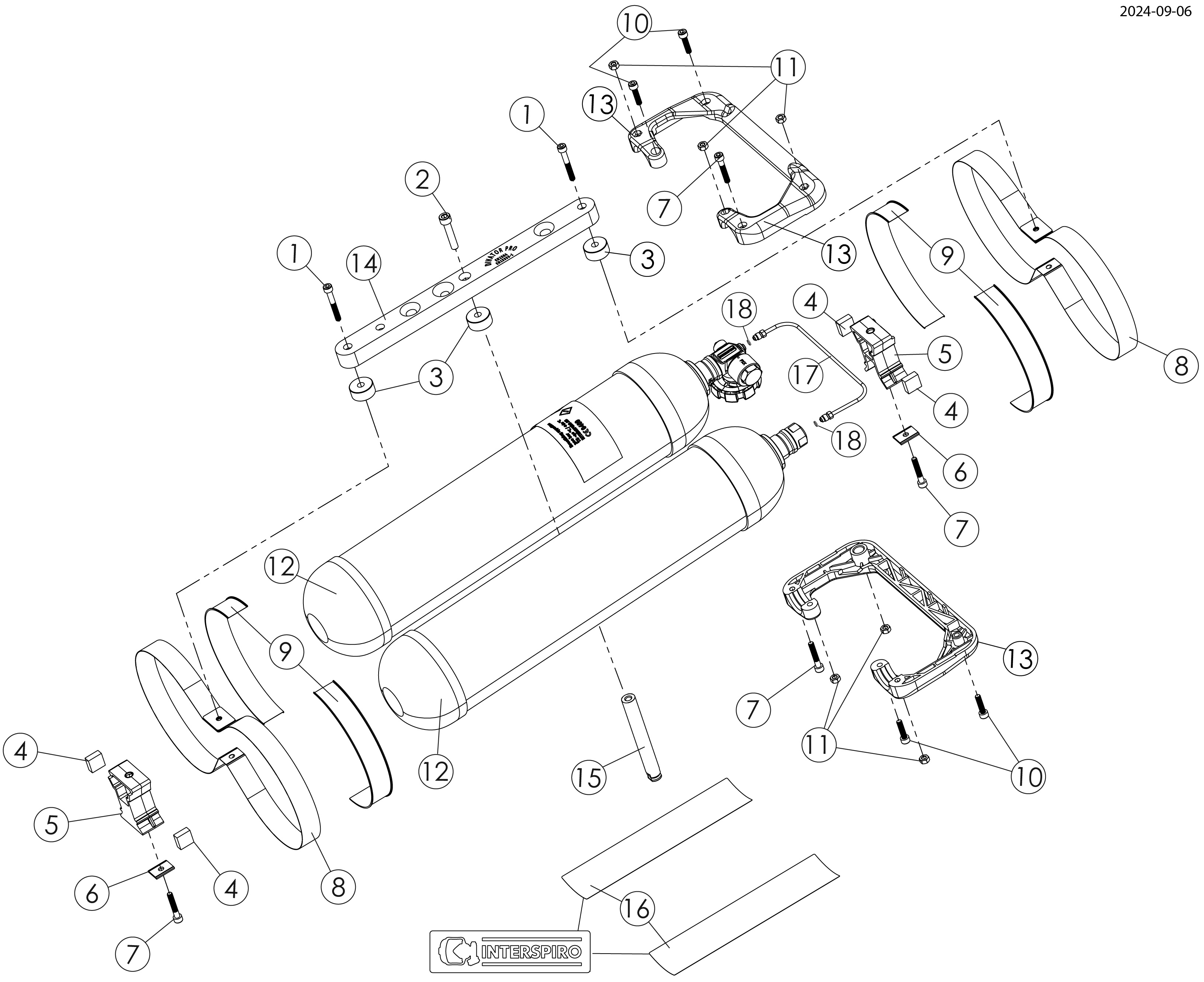

Ersatzteile Divator Pro pack 2 x 3.5 L
Position Artikelnummer Beschreibung
1
99730-55
Screw
2
99727-59
Screw
3
87538-51
Distanzscheibe
4
460190467
Antirutsch-Schutz, 4 x 356100011
5
460190474
Distanz 3.4 L & 3.5 L & Divator Lite 6,7 & Pro 7.2 L, 2er Pack
6
460190624
Unterlegscheibe, 10 x 356100008
7
336190242
Schraube, 10 x 99730-02 (941104374)
8
460190465
Spannband 3.4 L & 3.5 L
9
460190219
Schutzring, 10 x 336100068
10
336190241
Schraube, 10 x 99730-10
11
336190244
Mutter,10er Pack 10 x 941680316
12
57606-52
Cylinder boot 3.5 L
13
98889-51
Griffsatz mit Schrauben und Muttern, Breite 201 mm
14
87537-51
Distanzstück, Divator Pro
15
97502-54
Weight shaft, Divator Pro 3.5L
16
460190230
Interspiro Aufkleber, 10 x 95849-01
17
55080-51
Cross over tube
18
460190301
Dichtung, 10er Pack (10 x 336100305)
19
69032-51
Primer
20
69031-51
Glue Cartridge

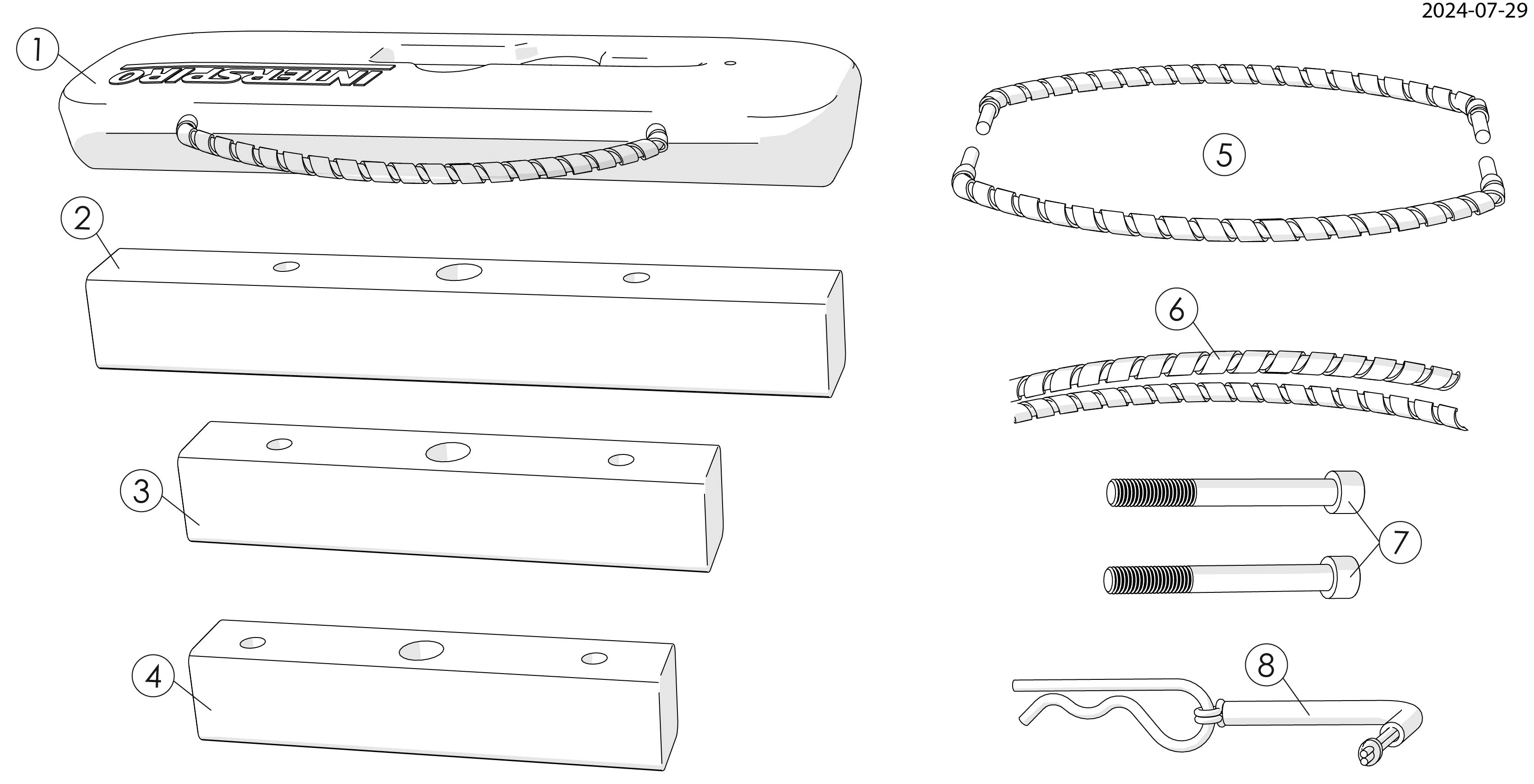

Ersatzteile Flaschengewichte
Position Artikelnummer Beschreibung
1
97521-51
Oberes Gewicht 7,2 kg
2
97522-51
Unteres Gewicht 3,0 kg
3
97522-52
Unteres Gewicht, 2,1 kg
4
97522-53
Unteres Gewicht, 1,1 kg
5
460200524
Griff-Kabelsatz, oberes Gewicht
6
88199-51
Griffschutz für 5 Divator Gewichte
7
97528-51
Schraube, 2 x 97528-01
8
460190570
Haarnadel kpl.
