Spare part list
|
Spiroline HP1
|
|
2025 September
|
VOR GEBRAUCH LESEN
1. Nur Personen mit einem gültigen Interspiro-Wartungszertifikat dürfen Wartungs- und Reparaturarbeiten an Interspiro-Atemschutzausrüstung durchführen. Nicht autorisierte Arbeiten können zu Fehlfunktionen der Ausrüstung führen und können bei Benutzern, die auf deren Funktion vertrauen zu schweren Atemproblemen oder zum Tod führen.
2. Beachten Sie bei der Verwendung der Ersatzteilliste stets die Serviceanleitung der jeweiligen Ausrüstung hinsichtlich der Vorgehensweise bei Montage und Funktion der Ersatzteile.
3. Änderungen an diesem Dokument – aufgrund von Tippfehlern, Ungenauigkeiten der aktuellen Informationen oder Verbesserungen und Änderungen der Ausrüstung – können jederzeit und ohne vorherige Ankündigung vorgenommen werden. Die neueste Version finden Sie immer auf der Interspiro-Webseite.
4. Die Spalte „Notiz“ definiert, ob es sich bei dem Ersatzteil um einen Satz handelt, z.B. „10 x 336100437“ zeigt an, dass es sich um ein Multipack handelt, der aus 10 Stück der Einzelkomponente 336100437 besteht. Die Einzelkomponenten-Artikelnummer 336100437 kann nicht bestellt werden, sie dient nur zur Kennzeichnung von Teilen, die in Wartungssätzen enthalten sind.
5. Die Wartungssätze enthalten Austauschteile für vorbeugende Wartung.
6. Produkt- oder Dokumentaktualisierungen sowie andere wichtige Hinweise finden Sie stets aktuell auf unserer Website WWW.INTERSPIRO.COM.

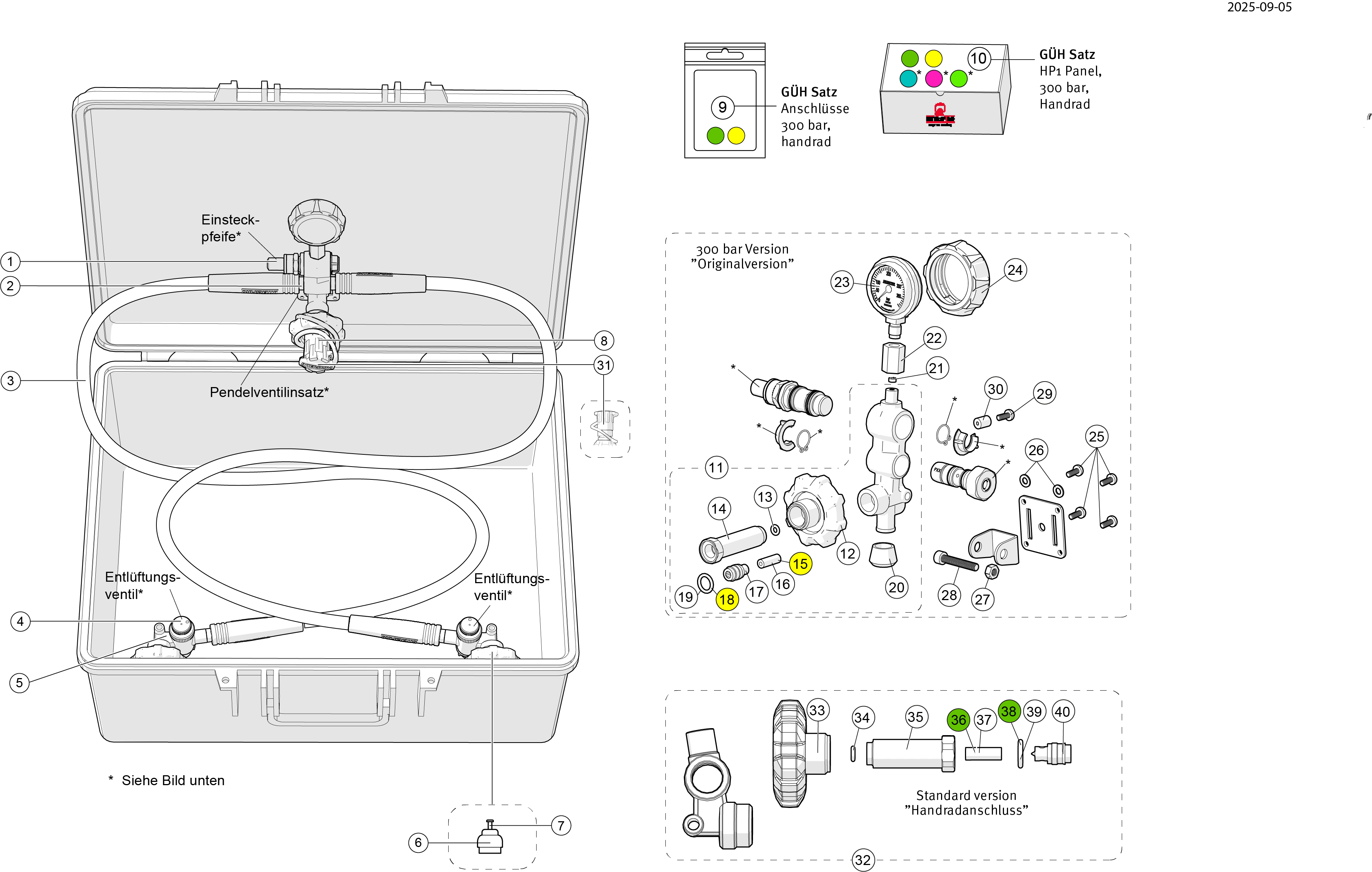

| Position | Artikelnummer | Beschreibung |
| 1 |
460190143
|
Pfeifeneinsatz 55 bar - Ersetzt: 346 190 404
|
| 2 |
460190709
|
Pendelventileinsatz
|
| 3 |
96116-51
|
Versorgungsschlauch DP1, 300 bar, 1 M
|
| 4 |
460190916
|
Entlüftungsventil, 300 bar
|
| 5 |
96786-51
|
Anschlussfunktionseinh. R5/8
|
| 6 |
96718-51
|
Verschluss R 5/8,Parking
|
| 7 |
96723-51
|
Schraube, M5x12, 10 x 96723-01
|
| 8 |
95198-51
|
DP1 Stopfen R5/8", Messing
|
| 9 |
460190701
|
GÜH Satz Divator DP1 Versorgungseinheit, Hochdruckanschlüsse
|
| 10 |
460190702
|
GÜH Satz Divator DP1 Versorgungseinheit, 300 bar, Version mit Handrad
|
| 11 |
346190329
|
Funktionsblock
|
| 12 |
460190386
|
Kolben (1 Stk.)
|
| 13 |
336190232
|
O-Ring, 10 x 336900044
|
| 14 |
460190383
|
Anschlussstutzen
|
| 15 |
346190643
|
Sinterfilter, 10er Pack (10 x 212100014)
|
| 16 |
346190644
|
Sinterfilter, 100er Pack (100 x 212100014)
|
| 17 |
460190382
|
Dichtungshalter
|
| 18 |
336190272
|
O-Ring, 10 x 331100767
|
| 19 |
460190237
|
O-Ring, 100 x 331100767
|
| 20 |
346190230
|
Flaschenlager 5er Pack 5 x 336100081
|
| 21 |
336190159
|
Dichtungssatz, 1 x 335100368 & 1 x 335100369
|
| 22 |
336100832
|
Hülse
|
| 23 |
99265-51
|
Manometer, Tauchen, bar
|
| 24 |
99266-52
|
Manometerhülle
|
| 25 |
96723-51
|
Schraube, M5x12, 10 x 96723-01
|
| Position | Artikelnummer | Beschreibung |
| 26 |
336190261
|
Scheibe, 10 x 944482146
|
| 27 |
336190244
|
Mutter,10er Pack 10 x 941680316
|
| 28 |
336190243
|
Schraube, 10 x 99730-01
|
| 29 |
96723-52
|
Schraube, M5x25, 10 x 96723-02
|
| 30 |
99226-51
|
Hülse 10er Pack
|
| 31 |
460190753
|
Schutzkappe, Schnellanschluss, 5er Pack (5 x 31392-01)
|
| 32 |
96786-51
|
Anschlussfunktionseinh. R5/8
|
| 33 |
460190385
|
Handradanschluss ersetzt 331100398
|
| 34 |
336190232
|
O-Ring, 10 x 336900044
|
| 35 |
460190383
|
Anschlussstutzen
|
| 36 |
346190643
|
Sinterfilter, 10er Pack (10 x 212100014)
|
| 37 |
346190644
|
Sinterfilter, 100er Pack (100 x 212100014)
|
| 38 |
336190272
|
O-Ring, 10 x 331100767
|
| 39 |
460190237
|
O-Ring, 100 x 331100767
|
| 40 |
460190382
|
Dichtungshalter
|

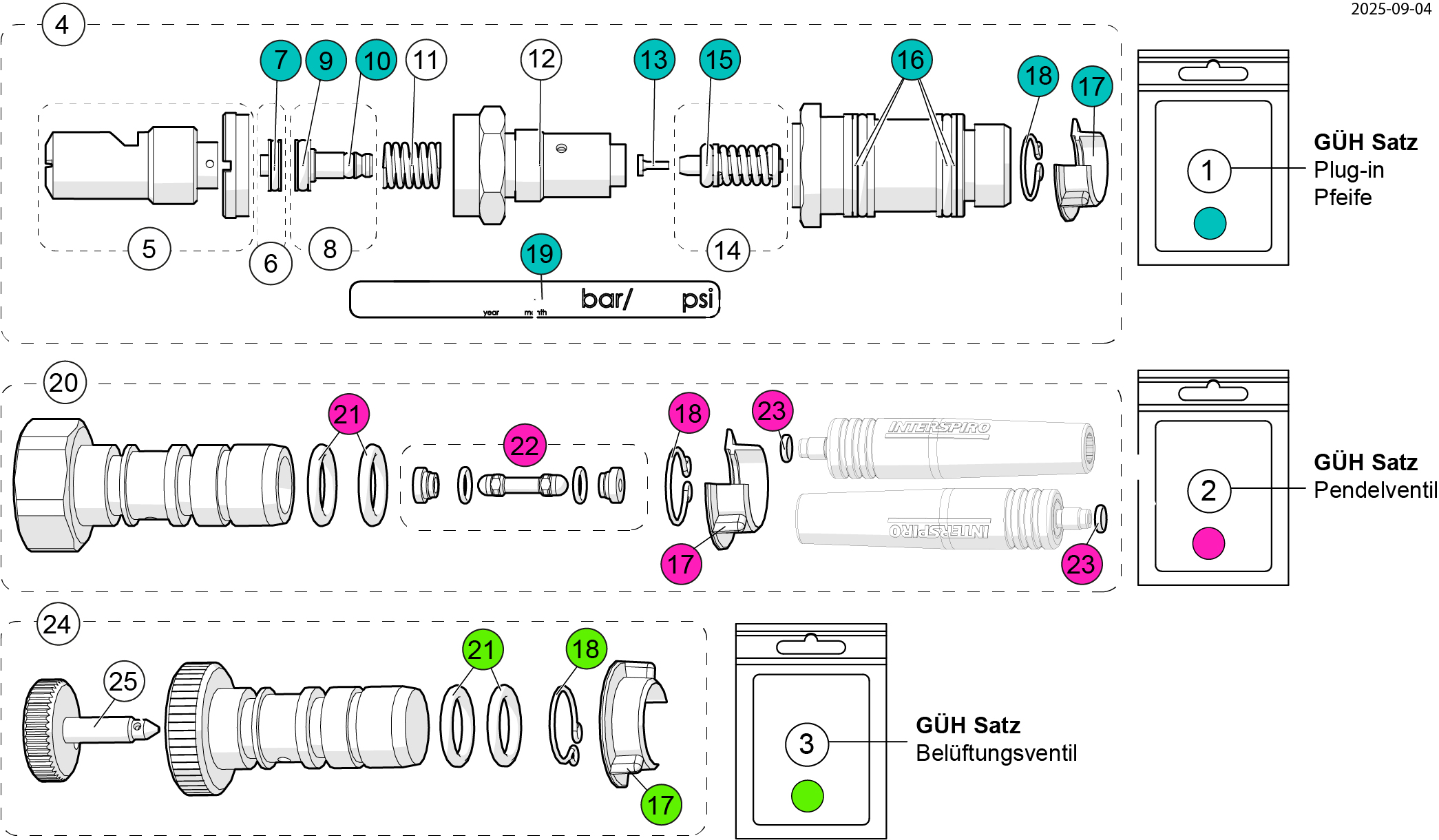

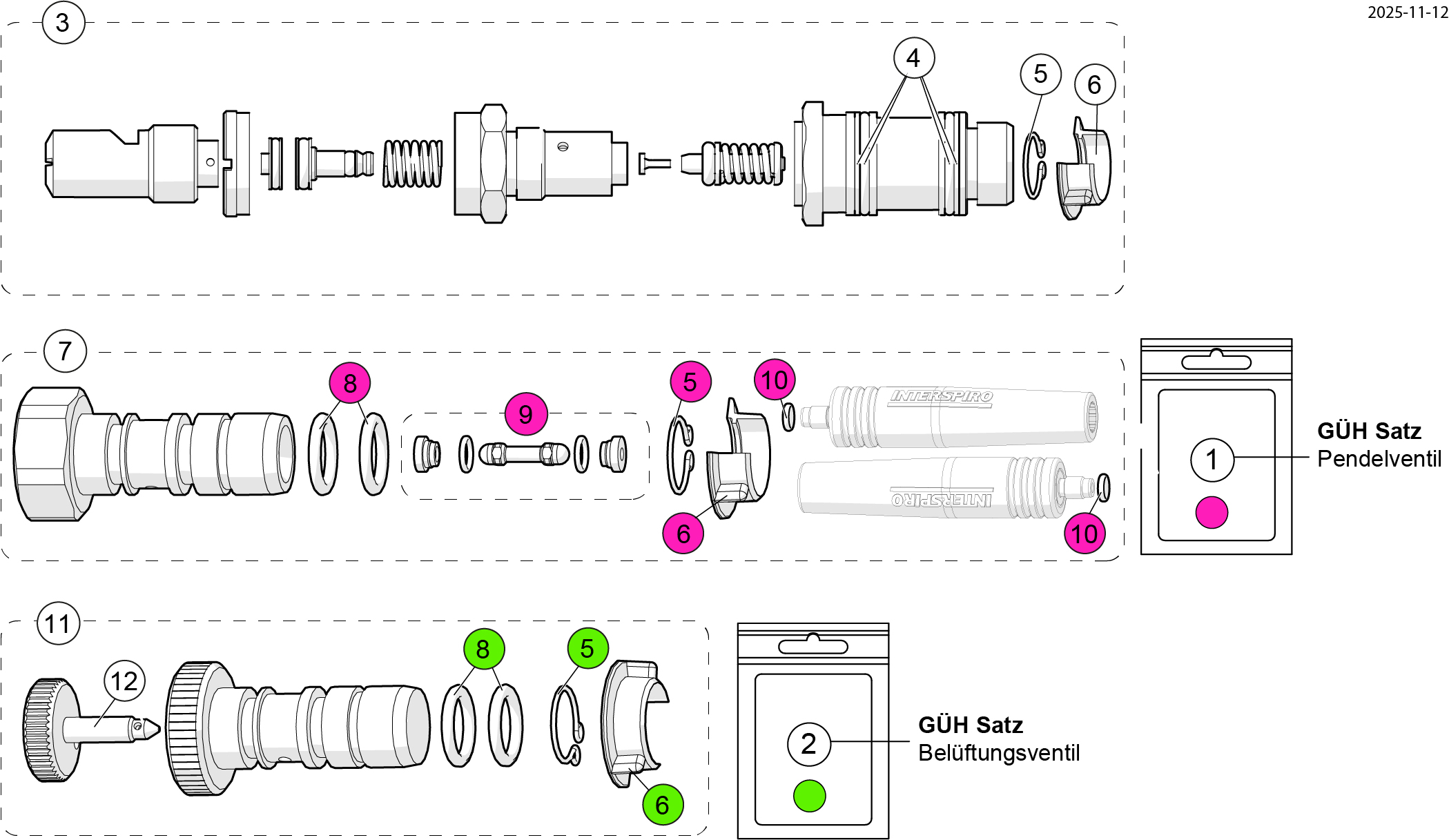

| Position | Artikelnummer | Beschreibung |
| 1 |
460190323
|
GÜH Satz Plug-in Pfeife
|
| 2 |
460190712
|
GÜH Satz Pendelventil
|
| 3 |
460190713
|
GÜH Satz Belüftungsventil
|
| 4 |
460190143
|
Whistle insert 55 bar
|
| 5 |
346190221
|
Pfeife, kpl.
|
| 6 |
346190220
|
Düse mit O-Ring
|
| 7 |
346190251
|
O-Ring, 7.5 x 1.3, 10 x 346900016
|
| 8 |
346190219
|
Regulatorkolbeneinheit
|
| 9 |
346190249
|
O-Ring, 7.1 x 1.6, 10 x 346900014
|
| 10 |
460190269
|
O-Ring, 2.6 x 1.3, 10 x 346900015
|
| 11 |
346190218
|
Feder, 5 x 346100082
|
| 12 |
346190248
|
Pfeifenzylinder
|
| 13 |
346190217
|
Dichtkolben 10er Pack 10x346100081
|
| 14 |
346190216
|
Kolbeneinheit
|
| 15 |
336190240
|
O-Ring, 5 x 331100562
|
| 16 |
460190200
|
O-Ring & Sicher.ringe, 10-Pack (10 x 346900017 & 95473-01)
|
| 17 |
460190299
|
Haltering, 10 x 346100208
|
| 18 |
346190293
|
Sicherungsclip, 10er Pack (10 x 346100158)
|
| 19 |
346190296
|
Prüfaufkleber, 20er Pack (20 x 97081-01)
|
| 20 |
460190709
|
Pendelventileinsatz
|
| 21 |
336190220
|
O-Ring, 11.3x2.4, NBR, 10 x 944610309
|
| 22 |
460190750
|
Pendelventilsatz DP1
|
| 23 |
336190312
|
O-Ring, 10 x 336900105
|
| 24 |
460190916
|
Venting valve, 300 bar
|
| 25 |
460190751
|
Entlüftungsschraube
|
