Spare part list










Incurve ohne Maske & LA, für Flaschenpaket Flaschenshnellanschluss, Interspiro Stecker/Mutter



2024 September



VOR GEBRAUCH LESEN



1. Nur Personen mit einem gültigen Interspiro-Wartungszertifikat dürfen Wartungs- und Reparaturarbeiten an Interspiro-Atemschutzausrüstung durchführen. Nicht autorisierte Arbeiten können zu Fehlfunktionen der Ausrüstung führen und können bei Benutzern, die auf deren Funktion vertrauen zu schweren Atemproblemen oder zum Tod führen.

2. Beachten Sie bei der Verwendung der Ersatzteilliste stets die Serviceanleitung der jeweiligen Ausrüstung hinsichtlich der Vorgehensweise bei Montage und Funktion der Ersatzteile.

3. Änderungen an diesem Dokument – aufgrund von Tippfehlern, Ungenauigkeiten der aktuellen Informationen oder Verbesserungen und Änderungen der Ausrüstung – können jederzeit und ohne vorherige Ankündigung vorgenommen werden. Die neueste Version finden Sie immer auf der Interspiro-Webseite.

4.  Die Spalte „Notiz“ definiert, ob es sich bei dem Ersatzteil um einen Satz handelt, z.B. „10 x 336100437“ zeigt an, dass es sich um ein Multipack handelt, der aus 10 Stück der Einzelkomponente 336100437 besteht. Die Einzelkomponenten-Artikelnummer 336100437 kann nicht bestellt werden, sie dient nur zur Kennzeichnung von Teilen, die in Wartungssätzen enthalten sind.

5. Die Wartungssätze enthalten Austauschteile für vorbeugende Wartung.

6. Produkt- oder Dokumentaktualisierungen sowie andere wichtige Hinweise finden Sie stets aktuell auf unserer Website WWW.INTERSPIRO.COM.

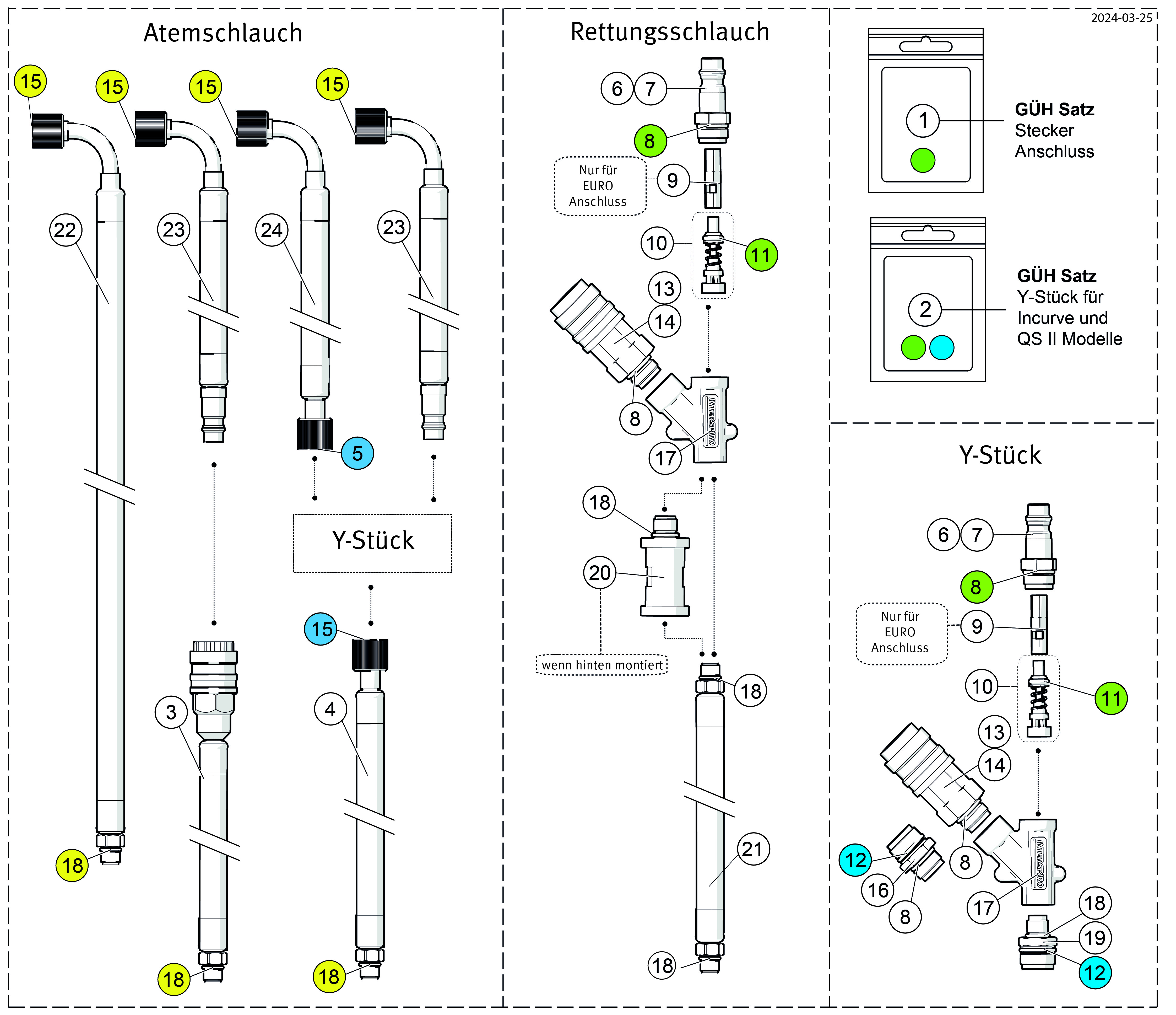

Ersatzteile Mitteldruckschläuche






Ersatzteile Mitteldruckschläuche
Position Artikelnummer Beschreibung
1
460200153
GÜH-Satz zusätzlicher Luftanschluss, Stecker
2
460190414
GÜH Satz Y Stück, QS II & Incurve und T Stück, Spiromatic 90U
3
460190361
Versorgungsschlauch, Länge: 0,82 m, ersetzt 346190143
4
460190363
Versorgungsschlauch, 0.82 M
5
336190236
O-Ring, 10 x 944610205
6
460190370
Schnellkupplung, Nippel, Euro
7
96531-51
Schnellkupplung, Interspiro, Stecker Ersetzt 460190485
8
346190069
O-Ring, 12.1x1.6, 10 x 944610210
9
460190371
Ventilrohr ersetzt 346100097
10
346190223
Rückschlagventil
11
460190369
Konus mit O-Ring
12
336190228
O-Ring, 12.42x1.78, NBR, 10 x 336900007
13
95244-51
Schnellkupplung Euro Mutter
14
95803-51
Schnellkupplung, Interspiro Mutter
15
336190237
O-Ring, 10 x 336900099
16
95898-51
Nippel
17
95241-51
Zusätzl.Luftfunktionseinheit
18
336190311
O-Ring, 10 x 944610206
19
95557-51
Nippel
20
99368-51
Adapter
21
460190041
Mitteldruckschlauch für Y-Stück
22
460190236
Pressluftschlauch L=1,35 m
23
460190362
Atemschlauch, Euro Stecker, 0.55 M
24
460190364
Atemschlauch, Überwurfmutter, L = 0,55 m
