Spare part list
|
Divator DP1 Panel
|
|
2024 Dezember
|
VOR GEBRAUCH LESEN
1. Nur Personen mit einem gültigen Interspiro-Wartungszertifikat dürfen Wartungs- und Reparaturarbeiten an Interspiro-Atemschutzausrüstung durchführen. Nicht autorisierte Arbeiten können zu Fehlfunktionen der Ausrüstung führen und können bei Benutzern, die auf deren Funktion vertrauen zu schweren Atemproblemen oder zum Tod führen.
2. Beachten Sie bei der Verwendung der Ersatzteilliste stets die Serviceanleitung der jeweiligen Ausrüstung hinsichtlich der Vorgehensweise bei Montage und Funktion der Ersatzteile.
3. Änderungen an diesem Dokument – aufgrund von Tippfehlern, Ungenauigkeiten der aktuellen Informationen oder Verbesserungen und Änderungen der Ausrüstung – können jederzeit und ohne vorherige Ankündigung vorgenommen werden. Die neueste Version finden Sie immer auf der Interspiro-Webseite.
4. Die Spalte „Notiz“ definiert, ob es sich bei dem Ersatzteil um einen Satz handelt, z.B. „10 x 336100437“ zeigt an, dass es sich um ein Multipack handelt, der aus 10 Stück der Einzelkomponente 336100437 besteht. Die Einzelkomponenten-Artikelnummer 336100437 kann nicht bestellt werden, sie dient nur zur Kennzeichnung von Teilen, die in Wartungssätzen enthalten sind.
5. Die Wartungssätze enthalten Austauschteile für vorbeugende Wartung.
6. Produkt- oder Dokumentaktualisierungen sowie andere wichtige Hinweise finden Sie stets aktuell auf unserer Website WWW.INTERSPIRO.COM.

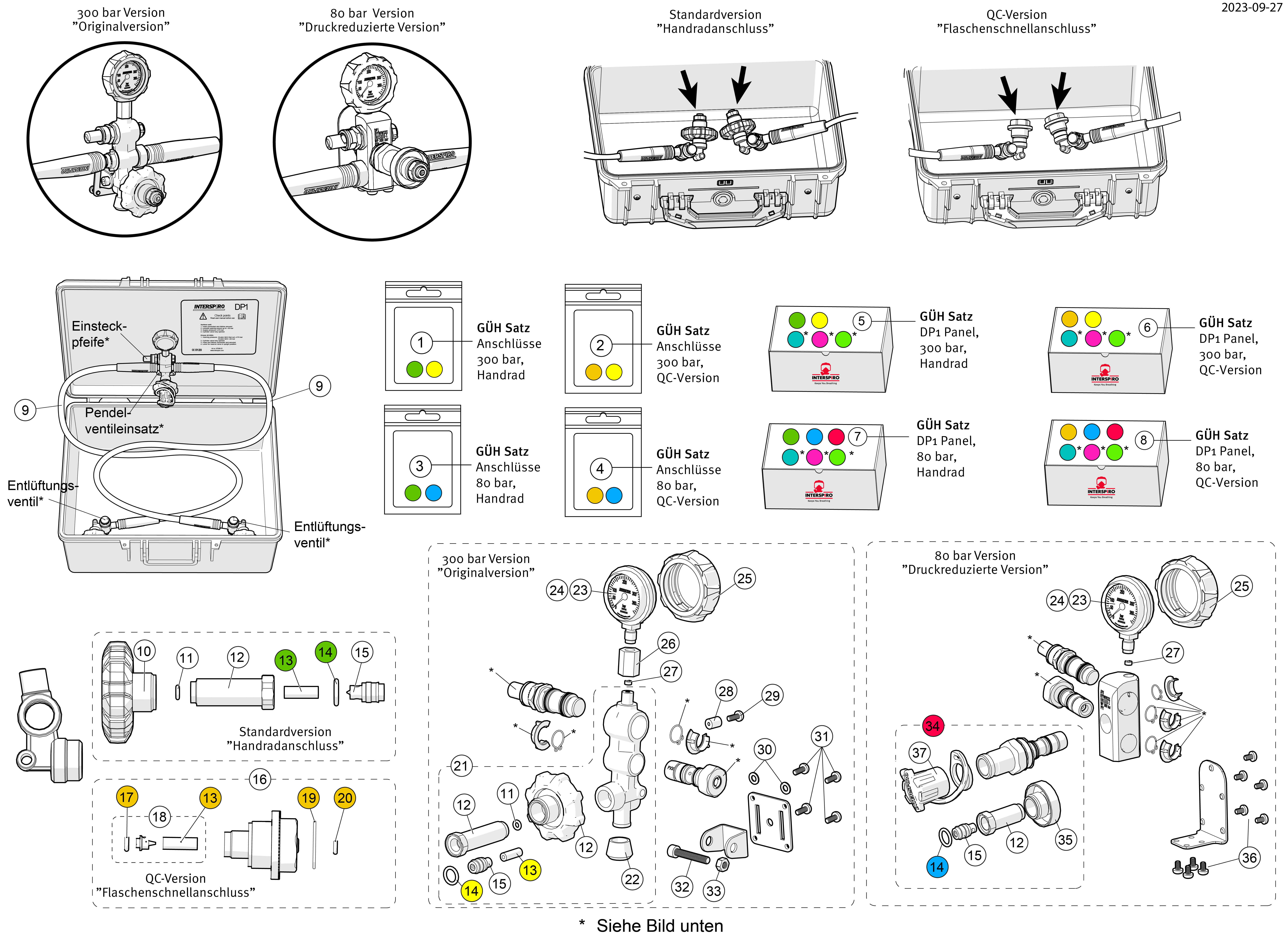

| Position | Artikelnummer | Beschreibung |
| 1 |
460190701
|
GÜH Satz Divator DP1 Versorgungseinheit, Hochdruckanschlüsse
|
| 2 |
57695-53
|
Service kit DP1 connections, 300 bar, QC version
|
| 3 |
57695-51
|
Service kit DP1 connections, 80 bar, hand wheel
|
| 4 |
57695-52
|
Service kit DP1 connections, 80 bar, QC version
|
| 5 |
460190702
|
GÜH Satz Divator DP1 Versorgungseinheit
|
| 6 |
57447-51
|
Service kit DP1 300 bar QC:
|
| 7 |
57448-51
|
Service kitt DP1 80 bar:
|
| 8 |
57448-52
|
Service kit DP1 80 bar QC
|
| 9 |
96116-51
|
Versorgungsschlauch DP1, 300 bar, 1 M
|
| 10 |
98520-51
|
Handrad
|
| 11 |
336190232
|
O-Ring, 10 x 336900044
|
| 12 |
460190383
|
Anschlussstutzen
|
| 13 |
346190643
|
Sinterfilter, 10er Pack (10 x 212100014)
|
| 14 |
336190272
|
O-Ring, 10 x 331100767
|
| 15 |
460190382
|
Dichtungshalter
|
| 16 |
30569-51
|
Regulatorteil, Flaschenschnellanschluss
|
| 17 |
336890105
|
O-Ring, 10 x 336900183
|
| 18 |
460190059
|
Filter/Halter/O-Ring, 10er- Pack
|
| 19 |
460200114
|
O-Ring, 10 x OR22,0X1,0-Q60
|
| 20 |
336190437
|
O-Ring, 10 x 336900182
|
| 21 |
346190329
|
Funktionsblock
|
| 22 |
346190230
|
Flaschenlager 5er Pack 5 x 336100081
|
| 23 |
99265-51
|
Manometer, Tauchen, bar
|
| 24 |
99265-52
|
Manometer, Tauchen, psi
|
| 25 |
99266-52
|
Manometerhülle
|
| Position | Artikelnummer | Beschreibung |
| 26 |
336100832
|
Hülse
|
| 27 |
336190159
|
Dichtungssatz, 1 x 335100368 & 1 x 335100369
|
| 28 |
99226-51
|
Hülse 10er Pack
|
| 29 |
96723-52
|
Schraube, M5x25, 10 x 96723-02
|
| 30 |
336190261
|
Scheibe, 10 x 944482146
|
| 31 |
96723-51
|
Schraube, M5x12, 10 x 96723-01
|
| 32 |
336190243
|
Schraube, 10 x 99730-01
|
| 33 |
336190244
|
Mutter,10er Pack 10 x 941680316
|
| 34 |
32581-53
|
Valve block, DP1, 80 bar
|
| 35 |
87463-51
|
Handrad
|
| 36 |
99713-51
|
Screw
|
| 37 |
31392-51
|
Staubschutz, groß, 10er Pack
|

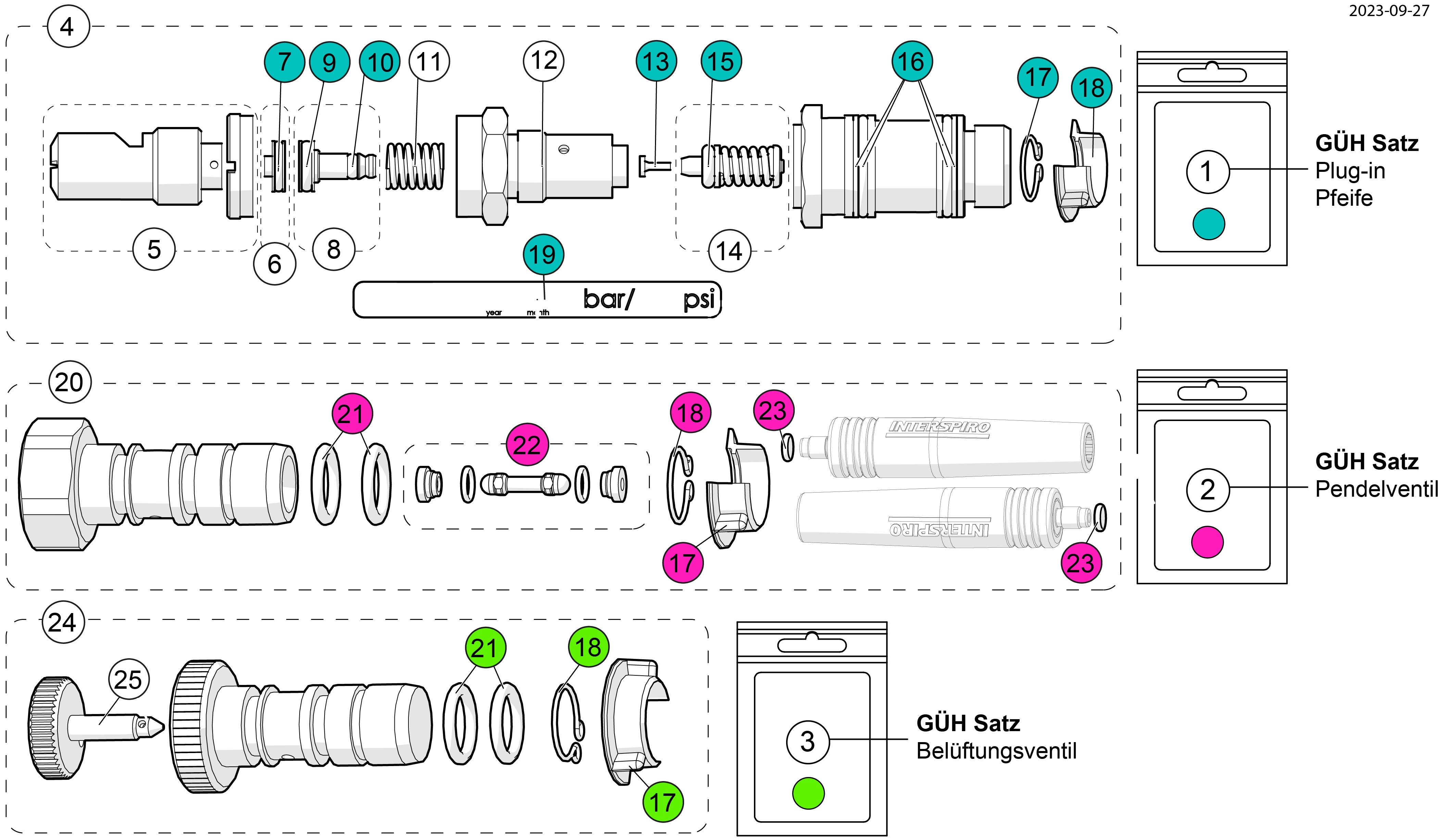

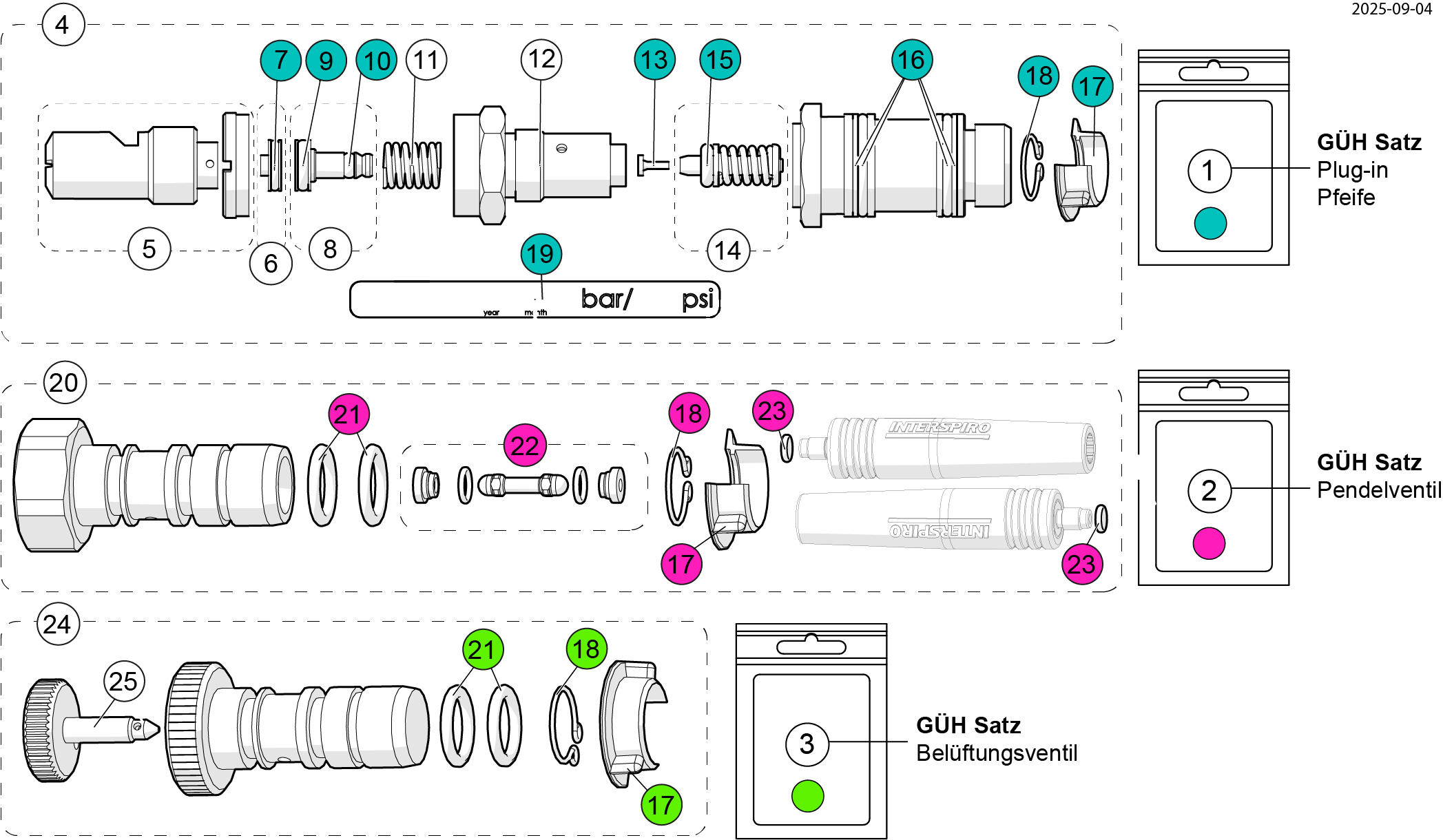

| Position | Artikelnummer | Beschreibung |
| 1 |
460190323
|
GÜH Satz Plug-in Pfeife
|
| 2 |
460190712
|
GÜH Satz Pendelventil
|
| 3 |
460190713
|
GÜH Satz Belüftungsventil
|
| 4 |
460190143
|
Pfeifeneinsatz 55 bar - Ersetzt: 346 190 404
|
| 5 |
346190221
|
Pfeife, kpl.
|
| 6 |
346190220
|
Düse mit O-Ring
|
| 7 |
346190251
|
O-Ring, 7.5 x 1.3, 10 x 346900016
|
| 8 |
346190219
|
Regulatorkolbeneinheit
|
| 9 |
346190249
|
O-Ring, 7.1 x 1.6, 10 x 346900014
|
| 10 |
460190269
|
O-Ring, 2.6 x 1.3, 10 x 346900015
|
| 11 |
346190218
|
Feder, 5 x 346100082
|
| 12 |
346190248
|
Pfeifenzylinder
|
| 13 |
346190217
|
Dichtkolben 10er Pack 10x346100081
|
| 14 |
346190216
|
Kolbeneinheit
|
| 15 |
336190240
|
O-Ring, 5 x 331100562
|
| 16 |
460190200
|
O-Ring & Sicher.ringe, 10-Pack (10 x 346900017 & 95473-01)
|
| 17 |
460190299
|
Haltering, 10 x 346100208
|
| 18 |
346190293
|
Sicherungsclip, 10er Pack (10 x 346100158)
|
| 19 |
346190296
|
Prüfaufkleber, 20er Pack (20 x 97081-01)
|
| 20 |
460190709
|
Pendelventileinsatz
|
| 21 |
336190220
|
O-Ring, 11.3x2.4, NBR, 10 x 944610309
|
| 22 |
460190750
|
Pendelventilsatz DP1
|
| 23 |
336190312
|
O-Ring, 10 x 336900105
|
| 24 |
460190916
|
Entlüftungsventil, 300 bar
|
| 25 |
460190751
|
Entlüftungsschraube
|
