Spare part list
|
Divator MKIII Regulator
|
|
2024 Dezember
|
VOR GEBRAUCH LESEN
1. Nur Personen mit einem gültigen Interspiro-Wartungszertifikat dürfen Wartungs- und Reparaturarbeiten an Interspiro-Atemschutzausrüstung durchführen. Nicht autorisierte Arbeiten können zu Fehlfunktionen der Ausrüstung führen und können bei Benutzern, die auf deren Funktion vertrauen zu schweren Atemproblemen oder zum Tod führen.
2. Beachten Sie bei der Verwendung der Ersatzteilliste stets die Serviceanleitung der jeweiligen Ausrüstung hinsichtlich der Vorgehensweise bei Montage und Funktion der Ersatzteile.
3. Änderungen an diesem Dokument – aufgrund von Tippfehlern, Ungenauigkeiten der aktuellen Informationen oder Verbesserungen und Änderungen der Ausrüstung – können jederzeit und ohne vorherige Ankündigung vorgenommen werden. Die neueste Version finden Sie immer auf der Interspiro-Webseite.
4. Die Spalte „Notiz“ definiert, ob es sich bei dem Ersatzteil um einen Satz handelt, z.B. „10 x 336100437“ zeigt an, dass es sich um ein Multipack handelt, der aus 10 Stück der Einzelkomponente 336100437 besteht. Die Einzelkomponenten-Artikelnummer 336100437 kann nicht bestellt werden, sie dient nur zur Kennzeichnung von Teilen, die in Wartungssätzen enthalten sind.
5. Die Wartungssätze enthalten Austauschteile für vorbeugende Wartung.
6. Produkt- oder Dokumentaktualisierungen sowie andere wichtige Hinweise finden Sie stets aktuell auf unserer Website WWW.INTERSPIRO.COM.

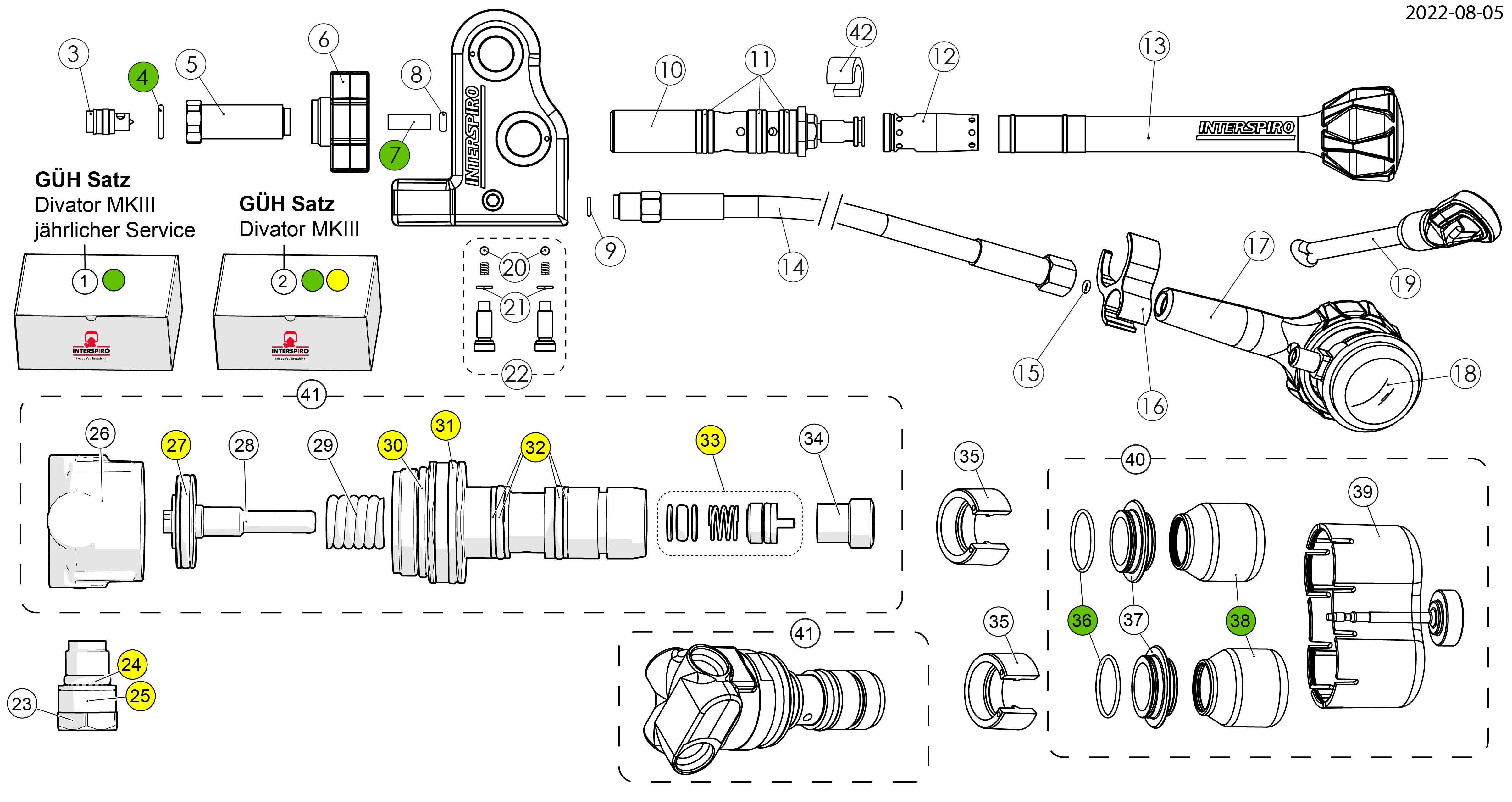

| Position | Artikelnummer | Beschreibung |
| 1 |
460190717
|
GÜH Satz Divator MKIII jährlichen Wartung
|
| 2 |
460200518
|
GÜH Satz Divator MKIII Regulatoreinheit
|
| 3 |
460190382
|
Dichtungshalter
|
| 4 |
336190272
|
O-Ring, 10 x 331100767
|
| 5 |
460190383
|
Anschlussstutzen
|
| 6 |
88178-51
|
Handrad G5/8"
|
| 7 |
346190643
|
Sinterfilter, 10er Pack (10 x 212100014)
|
| 8 |
336190232
|
O-Ring, 10 x 336900044
|
| 9 |
336190221
|
O-Ring, 10 x 944610204
|
| 10 |
88120-51
|
CDR Ventileinsatz
|
| 11 |
346190021
|
O-Ring, 10 x 346900001
|
| 12 |
88113-52
|
Knickschutz - Ersetz 88113-51
|
| 13 |
88111-51
|
CDR Ventilgriff
|
| 14 |
460190724
|
Hochdruckschlauch (75 cm)
|
| 15 |
336190235
|
O-Ring, 10 x 944610201
|
| 16 |
88115-51
|
Oktopushalter, gelb, 5 x 88115-01
|
| 17 |
99266-54
|
Manometerhülle Tauchen mit Loch für Gurthalter
|
| 18 |
99265-51
|
Manometer, Tauchen, bar
|
| 19 |
88139-52
|
Kordelhalter mit Haken
|
| 20 |
96599-53
|
Kugel, 4 mm 10er Pack
|
| 21 |
88137-51
|
O-Ring, 10 x 88137-01
|
| 22 |
460190758
|
Montagesatz Warnventil
|
| 23 |
30660-51
|
Überdruckventil UNF 3/8 MK III RNLN
|
| 24 |
336190311
|
O-Ring, 10 x 944610206
|
| 25 |
346190053
|
Schutzband, 10er Pack (10 x 346100066)
|
| Position | Artikelnummer | Beschreibung |
| 26 |
88193-52
|
Regulatorabdeckung 2-Anschl. 3/8 Zoll, 90°
|
| 27 |
346190022
|
O-Ring, 10 x 346900002
|
| 28 |
460190386
|
Kolben (1 Stk.)
|
| 29 |
346190026
|
Feder, 5 x 346100005
|
| 30 |
346190024
|
O-Ring, 10 x 346900004
|
| 31 |
31401-51
|
O-Ring, 21.95x1.78, EPDM, 10 x 31401-01
|
| 32 |
460190198
|
O-Ring & Sicherungsring, 10er Pack (10 x 346900001 & 95471-01)
|
| 33 |
346190023
|
Ventilsitzsatz
|
| 34 |
460190388
|
Justierschraube, 5 x 346100009
|
| 35 |
88114-51
|
Schutzclip,10er Pack
|
| 36 |
31189-51
|
O-Ring, 10 x 31189-01
|
| 37 |
88162-51
|
Halter für Frostschutzkappe
|
| 38 |
460190507
|
Frostschutzkappe, 6 x 336100425
|
| 39 |
460190763
|
Frostschutzdeckel mit Schraube
|
| 40 |
30028-51
|
Frostschutzeinheit MK III
|
| 41 |
88170-02
|
Steckdruckregler 2x3/8" -24 Unf, 90°
|
| 42 |
88109-51
|
DR-Modus Schließring, 5 x 88109-01
|

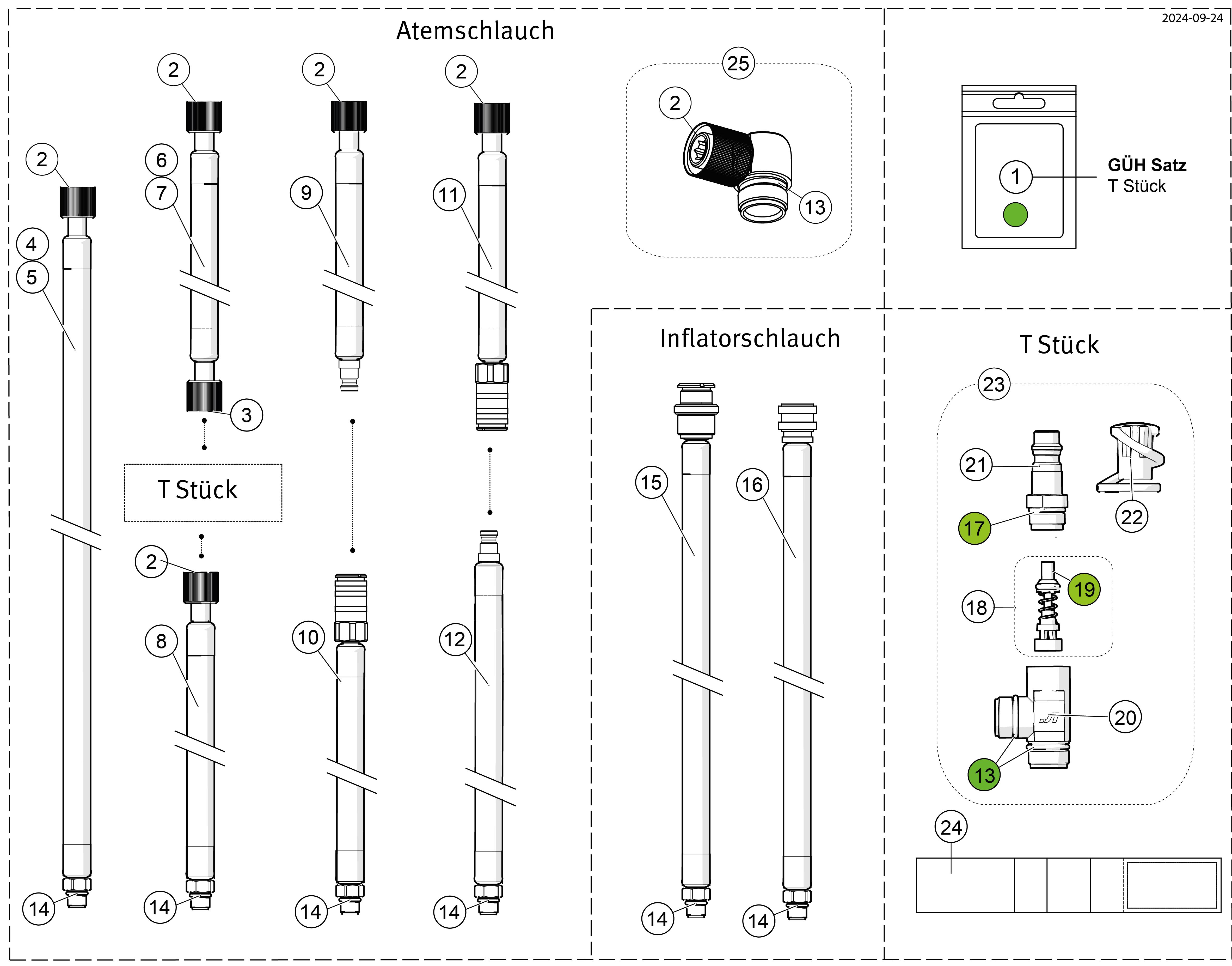

| Position | Artikelnummer | Beschreibung |
| 1 |
460190414
|
GÜH Satz Y Stück, QS II & Incurve und T Stück, Spiromatic 90U
|
| 2 |
336190237
|
O-Ring, 10 x 336900099
|
| 3 |
336190236
|
O-Ring, 10 x 944610205
|
| 4 |
99007-51
|
Atemschlauch, 3/8 UNF, 1.70 M
|
| 5 |
99007-52
|
Atemschlauch, 3/8 UNF, 1.13 M
|
| 6 |
460190560
|
Atemschlauch, 0.75 M
|
| 7 |
336190287
|
Pressluftschlauch 0,55 m
|
| 8 |
99007-53
|
Versorgungsschlauch, 3/8 UNF, 1.0 M
|
| 9 |
88156-52
|
Atemschlauch, klein Euro Stecker, 0.54 M
|
| 10 |
30645-51
|
Versorgungsschlauch, klein Euro Mutter, 0.8 M
|
| 11 |
88197-51
|
Atemschlauch, klein Euro Mutter
|
| 12 |
30644-51
|
Versorgungsschlauch, klein Euro Stecker, 1.12 M
|
| 13 |
336190228
|
O-Ring, 12.42x1.78, NBR, 10 x 336900007
|
| 14 |
460190529
|
O-Ring, 10 x 336920009
|
| 15 |
97474-53
|
Trockenanzug Inflatorschlauch 0.75 M, CEJN 221-UNF 3/8, gesperrt
|
| 16 |
30411-51
|
BC Inflatorschlauch UNF 3/8, 1.15 M
|
| 17 |
346190069
|
O-Ring, 12.1x1.6, 10 x 944610210
|
| 18 |
346190223
|
Rückschlagventil
|
| 19 |
460190369
|
Konus mit O-Ring
|
| 20 |
460190264
|
3-Wege-Funkt.einh. Ersetzt 346100028
|
| 21 |
96531-51
|
Schnellkupplung, Interspiro, Stecker Ersetzt 460190485
|
| 22 |
31391-51
|
Staubschutz, klein, 10er Pack
|
| 23 |
346190040
|
Zusätzliche Luftanschluss, Interspiro Stecker
|
| 24 |
99099-51
|
Haltegurt mit Schlauchschlaufe
|
| 25 |
88119-51
|
Anschluss, 90-Winkel
|
