Spare part list
|
Divator Pro für Flaschenpaket
|
|
2025 November
|
VOR GEBRAUCH LESEN
1. Nur Personen mit einem gültigen Interspiro-Wartungszertifikat dürfen Wartungs- und Reparaturarbeiten an Interspiro-Atemschutzausrüstung durchführen. Nicht autorisierte Arbeiten können zu Fehlfunktionen der Ausrüstung führen und können bei Benutzern, die auf deren Funktion vertrauen zu schweren Atemproblemen oder zum Tod führen.
2. Beachten Sie bei der Verwendung der Ersatzteilliste stets die Serviceanleitung der jeweiligen Ausrüstung hinsichtlich der Vorgehensweise bei Montage und Funktion der Ersatzteile.
3. Änderungen an diesem Dokument – aufgrund von Tippfehlern, Ungenauigkeiten der aktuellen Informationen oder Verbesserungen und Änderungen der Ausrüstung – können jederzeit und ohne vorherige Ankündigung vorgenommen werden. Die neueste Version finden Sie immer auf der Interspiro-Webseite.
4. Die Spalte „Notiz“ definiert, ob es sich bei dem Ersatzteil um einen Satz handelt, z.B. „10 x 336100437“ zeigt an, dass es sich um ein Multipack handelt, der aus 10 Stück der Einzelkomponente 336100437 besteht. Die Einzelkomponenten-Artikelnummer 336100437 kann nicht bestellt werden, sie dient nur zur Kennzeichnung von Teilen, die in Wartungssätzen enthalten sind.
5. Die Wartungssätze enthalten Austauschteile für vorbeugende Wartung.
6. Produkt- oder Dokumentaktualisierungen sowie andere wichtige Hinweise finden Sie stets aktuell auf unserer Website WWW.INTERSPIRO.COM.

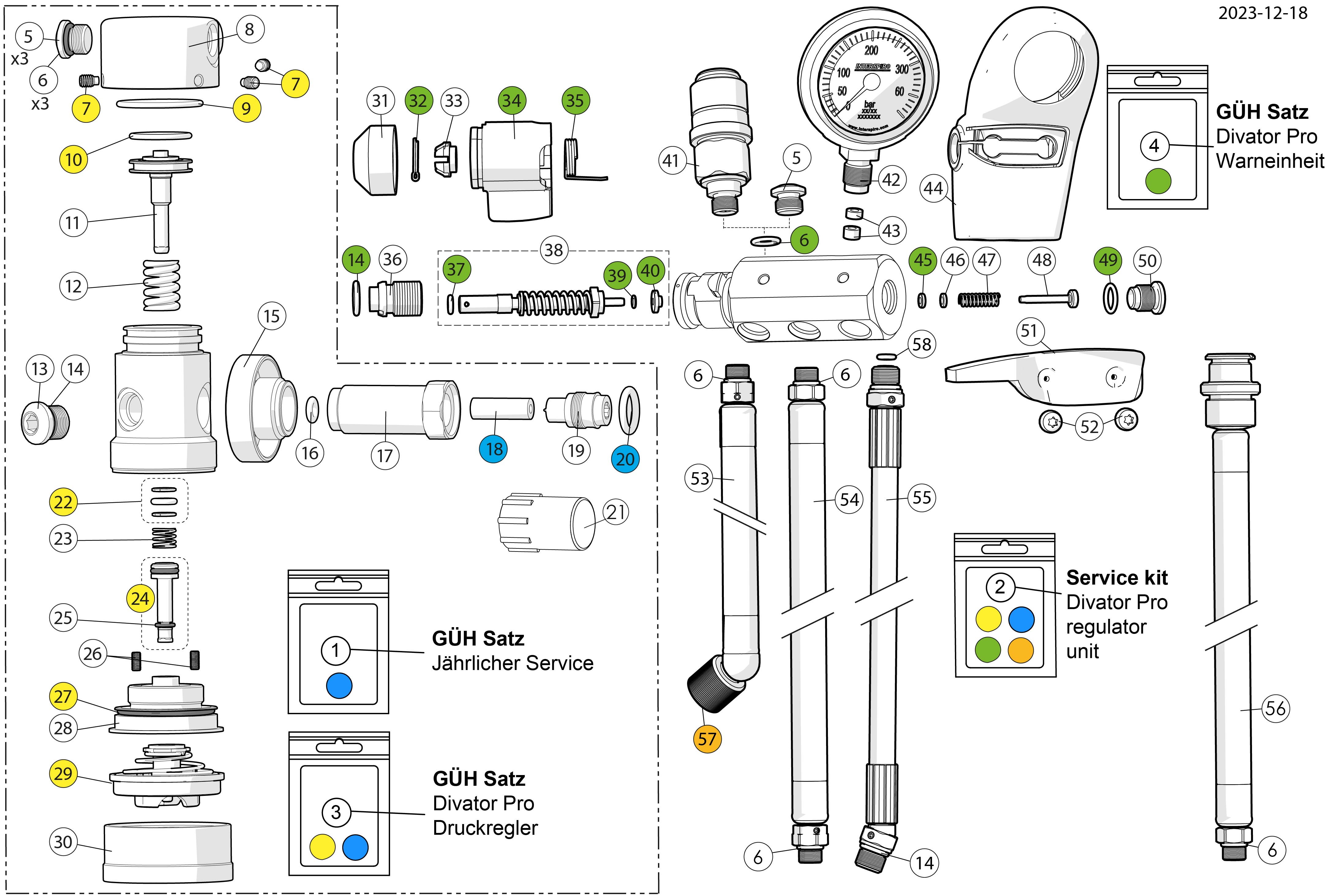

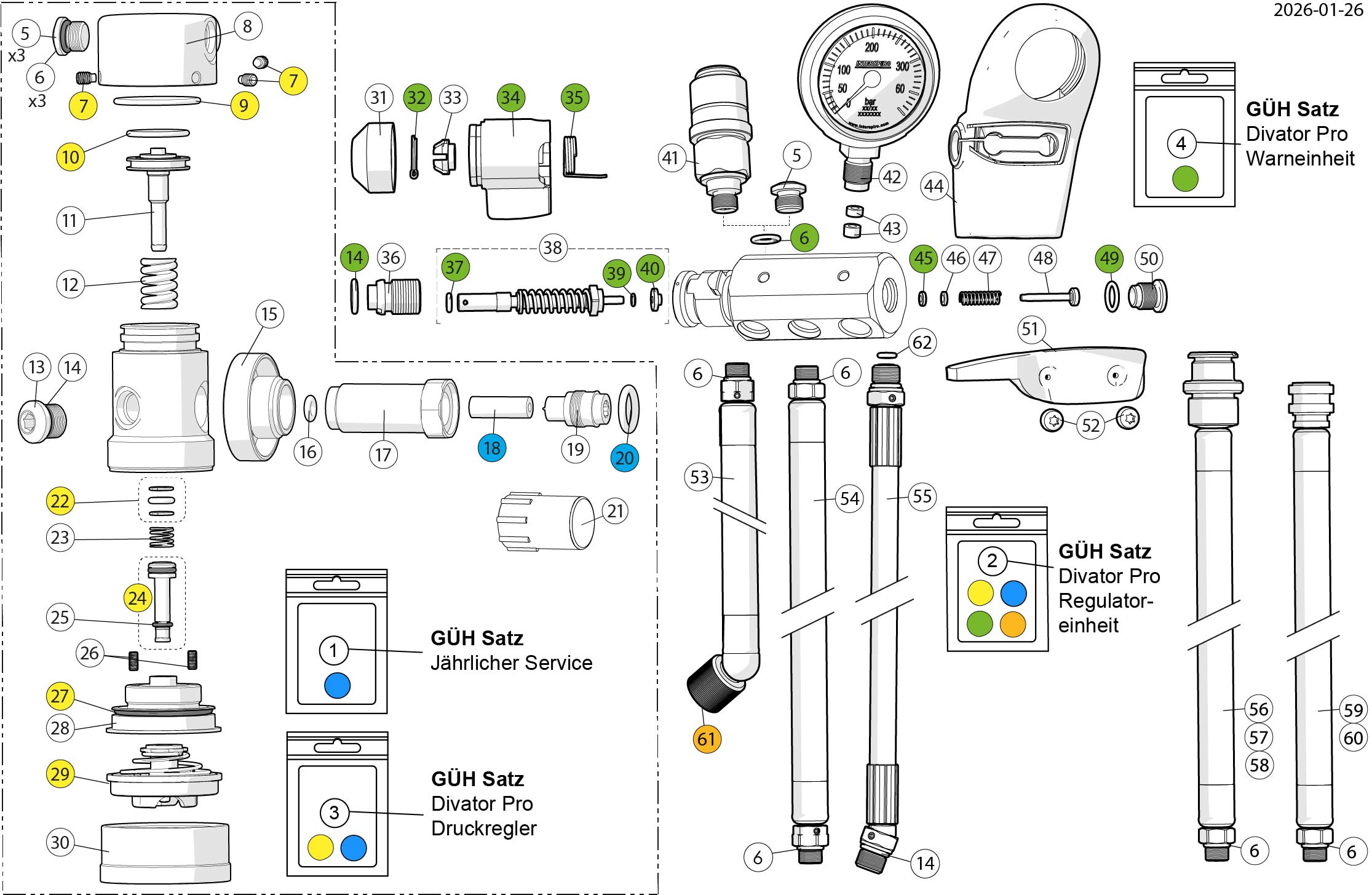

| Position | Artikelnummer | Beschreibung |
| 1 |
460190711
|
GÜH Satz Flaschenanschluss
|
| 2 |
57645-51
|
GÜH Satz Divator Pro Regulatoreinheit
|
| 3 |
57645-52
|
GÜH Satz Divator Pro Druckregler
|
| 4 |
57561-51
|
GÜH Satz Divator Pro Warneinheit
|
| 5 |
88299-51
|
Blindstopfen
|
| 6 |
57543-51
|
O-ring, 1 x 336900390
|
| 7 |
89129-51
|
Schraube
|
| 8 |
87524-51
|
Deckel
|
| 9 |
336190229
|
O-Ring, 10 x 336900041
|
| 10 |
346190022
|
O-Ring, 10 x 346900002
|
| 11 |
460190386
|
Kolben (1 Stk.)
|
| 12 |
346190026
|
Feder, 5 x 346100005
|
| 13 |
97192-51
|
Verschluss 7/16-20 EN250
|
| 14 |
336190381
|
O-Ring, 10 x 336900106
|
| 15 |
87463-51
|
Handrad
|
| 16 |
336190232
|
O-Ring, 10 x 336900044
|
| 17 |
88804-52
|
Connection nipple, short
|
| 18 |
346190643
|
Sinterfilter, 10er Pack (10 x 212100014)
|
| 19 |
460190382
|
Dichtungshalter
|
| 20 |
336190272
|
O-Ring, 10 x 331100767
|
| 21 |
460190557
|
Schutzkappe, Handrad, 10 x 336900327
|
| 22 |
97698-52
|
Unterlegscheiben & O-Ring
|
| 23 |
346190028
|
Feder, 5 x 336100280
|
| 24 |
97698-51
|
Ventilsitzeinheit
|
| 25 |
460190269
|
O-Ring, 2.6 x 1.3, 10 x 346900015
|
| Position | Artikelnummer | Beschreibung |
| 26 |
99732-54
|
Anschlagschraube
|
| 27 |
336190790
|
O-Ring, 10 x 336900268
|
| 28 |
88288-51
|
Federgehäuse
|
| 29 |
88180-01
|
Sicherheitsdruckeinheit
|
| 30 |
88286-51
|
Frostschutzmembran-Mutter
|
| 31 |
460190421
|
Kappe, 10er Pack (10 x 336100604)
|
| 32 |
336190380
|
Splint, 10er Pack (10 x 336900104)
|
| 33 |
460190441
|
Mutter, 5er Pack (5 x 336100606)
|
| 34 |
87439-51
|
Handle, Divator Pro
|
| 35 |
460190430
|
Torsionsfeder, 5er Pack (5 x 336100605)
|
| 36 |
460190428
|
Nippel, 5er Satz (5 x 336100407)
|
| 37 |
336190382
|
O-Ring, 10 x 336900103
|
| 38 |
336190404
|
Ventilstange, kpl. MKII
|
| 39 |
336190595
|
O-Ring, 10 x 336900165
|
| 40 |
336190383
|
Ventilscheibe, 5er Pack (5 x 336100412)
|
| 41 |
31776-51
|
Unterwasser-Schnellanschluss, Mutter
|
| 42 |
99265-51
|
Manometer, Tauchen, bar
|
| 43 |
336190159
|
Dichtungssatz, 1 x 335100368 & 1 x 335100369
|
| 44 |
87440-51
|
Abdeckung
|
| 45 |
89134-51
|
Dichtung
|
| 46 |
89141-51
|
Scheibe
|
| 47 |
89142-51
|
Feder
|
| 48 |
89132-54
|
Kolben
|
| 49 |
336190311
|
O-Ring, 10 x 944610206
|
| 50 |
87438-51
|
Blindstopfen
|
| Position | Artikelnummer | Beschreibung |
| 51 |
87450-51
|
Halter für Abdeckung
|
| 52 |
57562-51
|
Schraube
|
| 53 |
57575-105
|
Atemschlauch, 1,05 M
|
| 54 |
57578-110
|
Mitteldruckschlauch, 1.1 M
|
| 55 |
57577-110
|
Hochdruckschlauch
|
| 56 |
57576-100
|
Trockenanzug Inflatorschlauch 1 M
|
| 57 |
336190237
|
O-Ring, 10 x 336900099
|
| 58 |
57672-52
|
O-Ring, 10 x OR4,1X1,6-E70
|

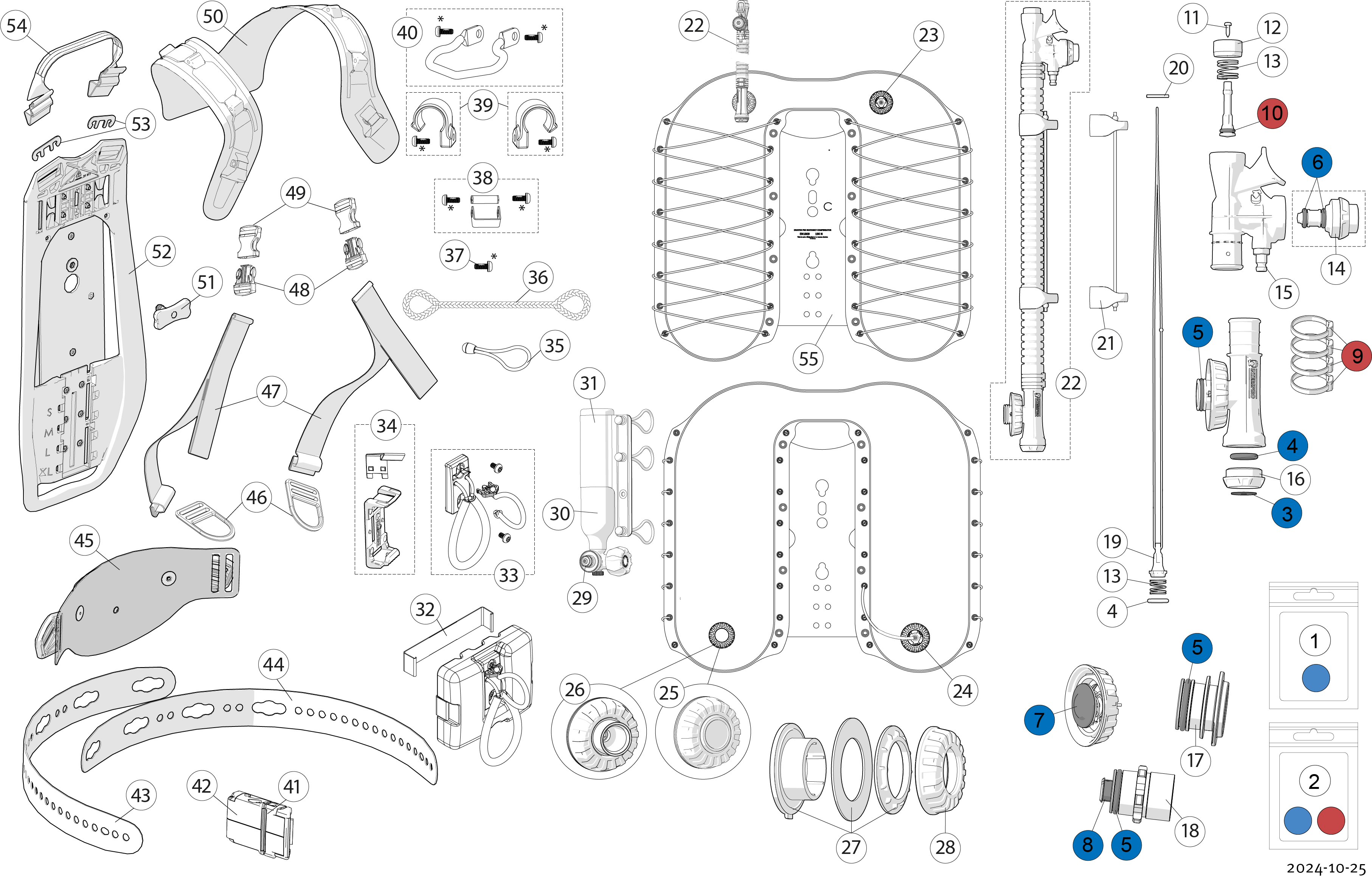

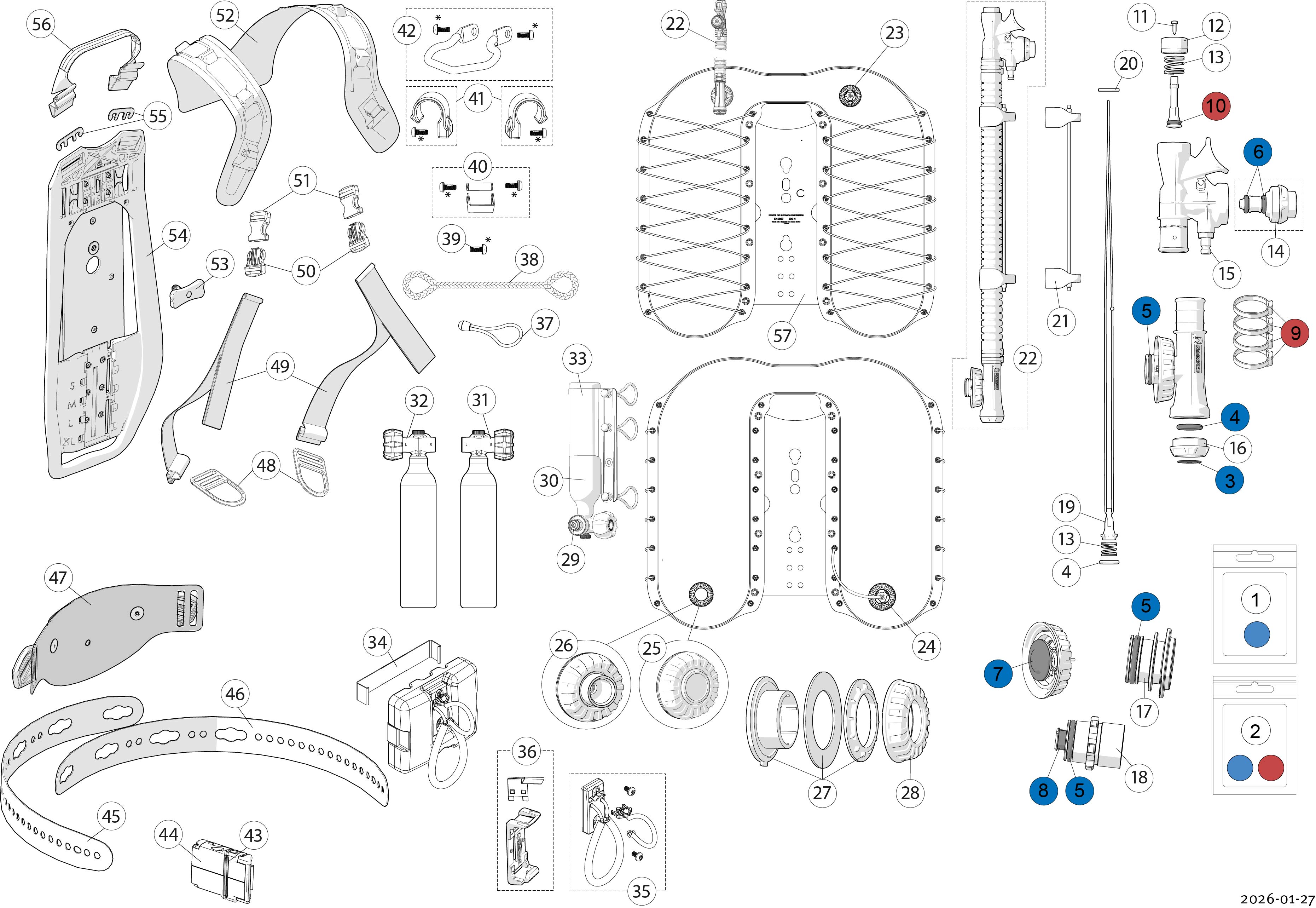

| Position | Artikelnummer | Beschreibung |
| 1 |
57678-52
|
GÜH Satz Divator Pro BC, Basiswartung
|
| 2 |
57678-55
|
GÜH Satz Divator Pro BC, Grundüberholung
|
| 3 |
57680-51
|
Rückschlagventil, 1 x 012602-01
|
| 4 |
57681-51
|
O-Ring, 15x4
|
| 5 |
57653-51
|
O-Ring
|
| 6 |
57682-51
|
O-Ring 9,12x3,53
|
| 7 |
57683-51
|
Relief valve sealing
|
| 8 |
57684-51
|
Protective rubber
|
| 9 |
57654-52
|
Zip tie
|
| 10 |
57696-52
|
O-Ring
|
| 11 |
57646-51
|
Screw, RTS ST2,9
|
| 12 |
57647-51
|
Button
|
| 13 |
57648-51
|
Compression spring
|
| 14 |
57649-51
|
Kit for komplete MP valve
|
| 15 |
88336-51
|
Quick connector Male
|
| 16 |
57644-51
|
Dump valve insert
|
| 17 |
57711-51
|
Plug with o ring
|
| 18 |
57712-51
|
BC emergency inflation assembly
|
| 19 |
57715-51
|
Dump valve axis with string
|
| 20 |
88263-54
|
Pin
|
| 21 |
57716-51
|
Hose clip with elastic string.
|
| 22 |
57679-52
|
Inflatoreinheit Divator PRO inkl. Verbindung
|
| 23 |
87397-52
|
Pro Dump valve upper, complete set
|
| 24 |
87398-52
|
Pro Dump valve lower, complete set
|
| 25 |
57669-52
|
Pro Plug assembly
|
| Position | Artikelnummer | Beschreibung |
| 26 |
57548-52
|
Inflator cylinder connection Divator Pro
|
| 27 |
57713-51
|
BC connector
|
| 28 |
57609-51
|
BC Anschlussdeckel
|
| 29 |
57709-51
|
O-ring, 1 x 331100767
|
| 30 |
30146-01
|
Inflatorflasche, 0.35 L - gerades Flaschenventil
|
| 31 |
57549-51
|
Halter für Inflatorflasche
|
| 32 |
87515-51
|
Gewichtsklammer
|
| 33 |
57665-51
|
Gewichtsfreigabesatz
|
| 34 |
87096-51
|
Gewichtshaltersatz
|
| 35 |
99431-51
|
Elast.Kord.schlaufe& Knopf, 5er Pack
|
| 36 |
57664-51
|
Entlastungsschleife
|
| 37 |
99711-852
|
Schraube, 10 x 99711-802
|
| 38 |
57663-51
|
Schnallenhaltersatz
|
| 39 |
57662-51
|
Schlauchhaltersatz
|
| 40 |
57661-51
|
D-Ringsatz
|
| 41 |
88265-51
|
O-Ring
|
| 42 |
87073-51
|
Gurtschloss
|
| 43 |
87525-52
|
Hüftgurt, rechts
|
| 44 |
87525-51
|
Hüftgurt, links
|
| 45 |
57660-51
|
Halteplatte für Hüftgurt
|
| 46 |
57666-51
|
Tri-glide D-Ring
|
| 47 |
57659-51
|
Verstellbarer Schultergurt
|
| 48 |
87308-55
|
Schnalle, Stecker, 2er Pack
|
| 49 |
87308-53
|
Schnalle, Mutter, 2er Pack
|
| 50 |
57656-51
|
Schultergurteinheit
|
| Position | Artikelnummer | Beschreibung |
| 51 |
57658-51
|
Drehgriff
|
| 52 |
57657-51
|
Tragegestell Divator Pro
|
| 53 |
33466-51
|
Clip Rückenplatte, 2 x 33466-01
|
| 54 |
57655-51
|
Griff
|
| 55 |
57718-51
|
Pro bladder, without valve/connectors
|
