Spare part list
|
Divator Vollgesichtsmaske
|
|
2024 Dezember
|
VOR GEBRAUCH LESEN
1. Nur Personen mit einem gültigen Interspiro-Wartungszertifikat dürfen Wartungs- und Reparaturarbeiten an Interspiro-Atemschutzausrüstung durchführen. Nicht autorisierte Arbeiten können zu Fehlfunktionen der Ausrüstung führen und können bei Benutzern, die auf deren Funktion vertrauen zu schweren Atemproblemen oder zum Tod führen.
2. Beachten Sie bei der Verwendung der Ersatzteilliste stets die Serviceanleitung der jeweiligen Ausrüstung hinsichtlich der Vorgehensweise bei Montage und Funktion der Ersatzteile.
3. Änderungen an diesem Dokument – aufgrund von Tippfehlern, Ungenauigkeiten der aktuellen Informationen oder Verbesserungen und Änderungen der Ausrüstung – können jederzeit und ohne vorherige Ankündigung vorgenommen werden. Die neueste Version finden Sie immer auf der Interspiro-Webseite.
4. Die Spalte „Notiz“ definiert, ob es sich bei dem Ersatzteil um einen Satz handelt, z.B. „10 x 336100437“ zeigt an, dass es sich um ein Multipack handelt, der aus 10 Stück der Einzelkomponente 336100437 besteht. Die Einzelkomponenten-Artikelnummer 336100437 kann nicht bestellt werden, sie dient nur zur Kennzeichnung von Teilen, die in Wartungssätzen enthalten sind.
5. Die Wartungssätze enthalten Austauschteile für vorbeugende Wartung.
6. Produkt- oder Dokumentaktualisierungen sowie andere wichtige Hinweise finden Sie stets aktuell auf unserer Website WWW.INTERSPIRO.COM.

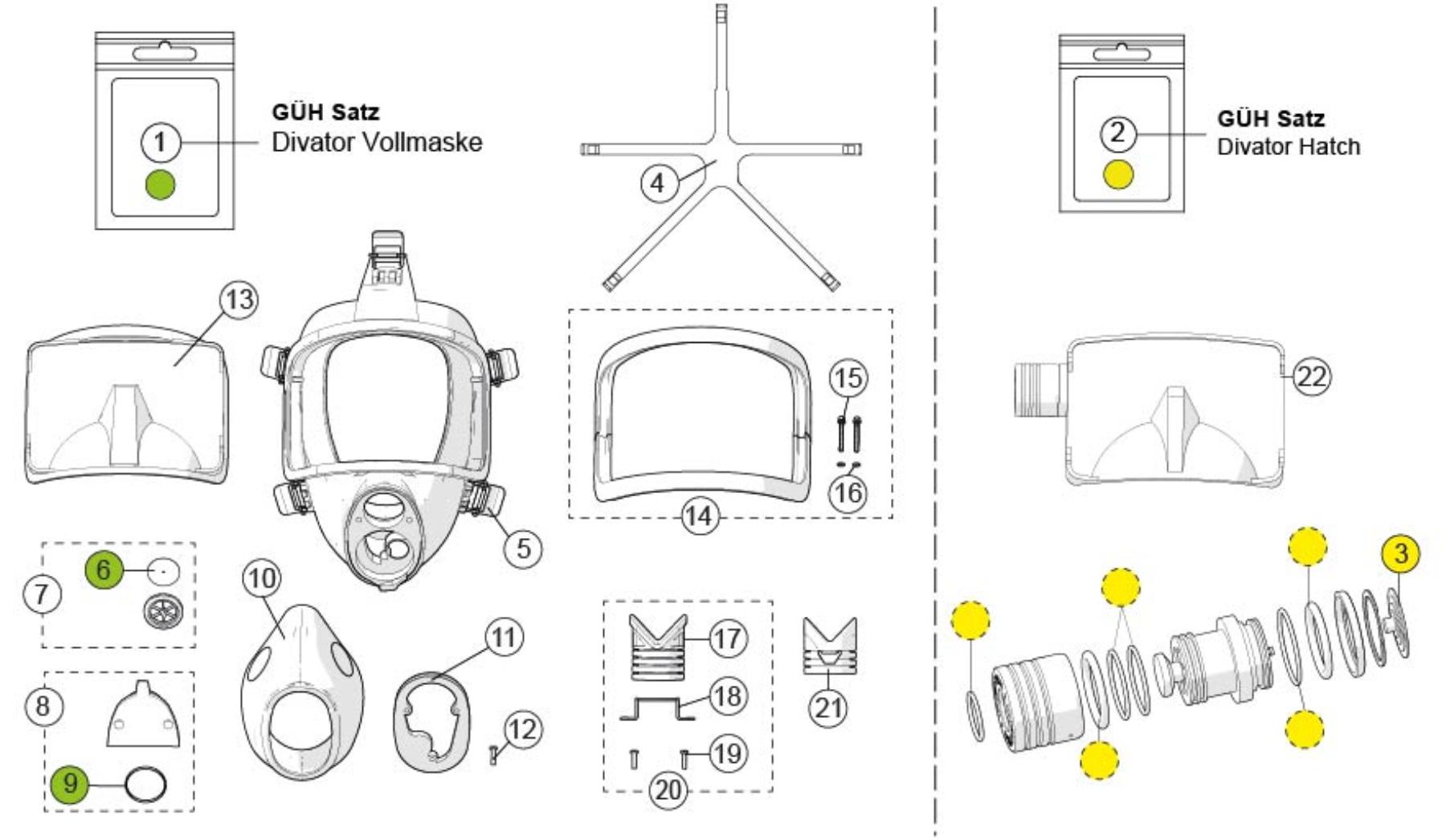

| Position | Artikelnummer | Beschreibung |
| 1 |
460190404
|
GÜH Satz Divator Vollmaske & Spiromatic Maske mit Blindabdeckung
|
| 2 |
97220-01
|
GÜH Satz Divator Hatch
|
| 3 |
97203-51
|
Ventilscheibe Divator Hatch
|
| 4 |
460190457
|
Kopfbebänderung Divator, schwarz, Naturgummi
|
| 5 |
460190541
|
Schnalle komplett,
|
| 6 |
32419-52
|
Rückschlagventilscheibe, 1x32419-01
|
| 7 |
460190549
|
Ventilsitz, kpl., schwarz, 2er Pack
|
| 8 |
460190555
|
Blindabdeckung für Maske, schwarz
|
| 9 |
336190222
|
O-Ring, 5 x 944610221
|
| 10 |
460200079
|
Innenmaske, Silikon, schwarz
|
| 11 |
460190398
|
Halteplatte ersetzt 336100018
|
| 12 |
336190246
|
Schraube, 10 x 941136224
|
| 13 |
336190850
|
Divator Sichtscheibe
|
| 14 |
460190547
|
Rahmensatz für Divator Sichtscheibe, schwarz
|
| 15 |
336190409
|
Schraube und scheibe, 10er Pack
|
| 16 |
336190554
|
Distanzscheibe, 10er Pack, ersetzt 336100890
|
| 17 |
88542-51
|
Drückerpad, 4 Schlitze
|
| 18 |
460190510
|
Halter
|
| 19 |
336190489
|
Schraube, 10 x 941136226
|
| 20 |
336190373
|
Druckausgleichsvorrichtung, Standard mit vier Schlitzen
|
| 21 |
460190513
|
Druckausgleichsvorrichtung für OTS-Mikrofon
|
| 22 |
96962-01
|
Sichtscheibe mit Hatch
|

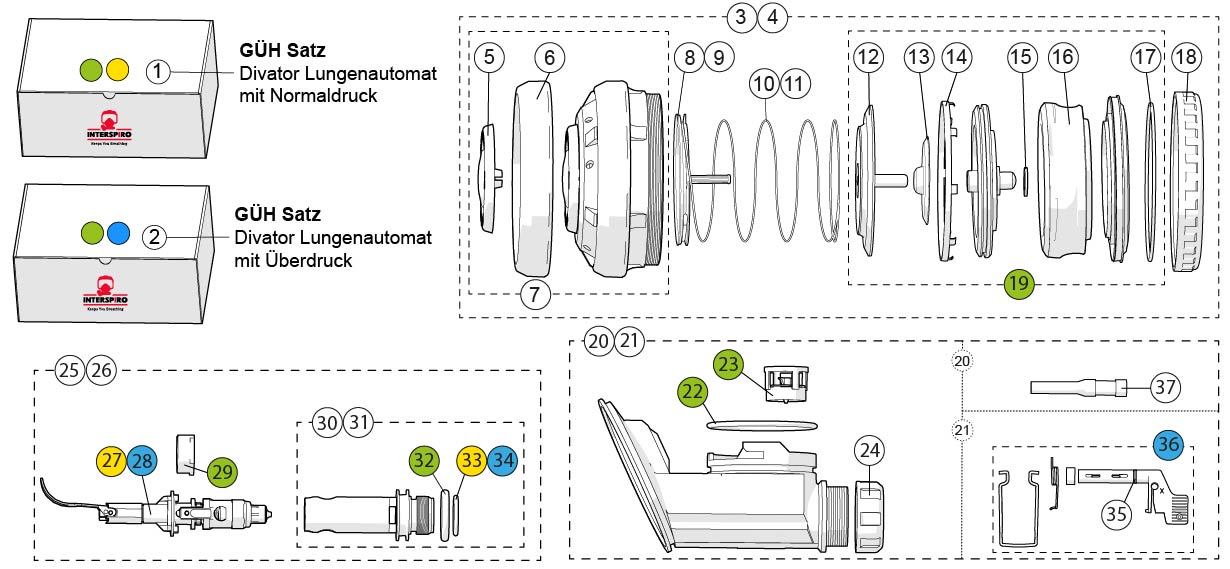

| Position | Artikelnummer | Beschreibung |
| 1 |
460190902
|
GÜH Satz für 1 Divator Lungenautomat mit Normaldruck
|
| 2 |
460190904
|
GÜH Satz für 1 Divator Lungenautomat mit Überdruck
|
| 3 |
336101155
|
Ausatemeinheit, Normaldrück, schwarz
|
| 4 |
460190552
|
Ausatemeinheit, ÜD, schwarz
|
| 5 |
336190487
|
Entlüftungsknopf, 5 x 336100432
|
| 6 |
346190197
|
Schutzring, schwarz 5er Pack (5 x 336800184)
|
| 7 |
460190518
|
Deckel mit Entlüftungsknopf, schwarz
|
| 8 |
460190721
|
Führungsscheibe Divator, LA, ND
|
| 9 |
460190412
|
Führungsscheibe mit ÜD ersetzt 336100003
|
| 10 |
460190500
|
Dichtfeder ND, 5 x 333100056
|
| 11 |
460190508
|
Dichtfeder, ÜD, 5 x 336100436
|
| 12 |
460190393
|
Dichtscheibe, 5er Pack (5 x 336100005)
|
| 13 |
30005-51
|
Ausatemventilplättchen 5er Pack, Naturgummi, schwarz
|
| 14 |
460190413
|
Sicherungsring 10er Pack (10 x 336100008)
|
| 15 |
336190638
|
Scheibe, 10 x 336100437
|
| 16 |
460190140
|
Membran für Lungenautomat (1 x 336100009)
|
| 17 |
336190224
|
O-Ring, 5 x 336900009
|
| 18 |
460190515
|
Schließring, schwarz, 5 x 336101139
|
| 19 |
336190360
|
Membraneinheit MK II
|
| 20 |
336101156
|
Ventilgehäuse kpl. MKll, schwarz Normaldruck
|
| 21 |
336101158
|
Ventilgehäuse kpl. MKII, schwarz, mit Überdruck
|
| 22 |
336190226
|
O-Ring, 10 x 336900008
|
| 23 |
460190559
|
Rückschlagventil kpl.
|
| 24 |
460190516
|
Mutter, schwarz, 5 x 336101140
|
| 25 |
460190558
|
Ventileinsatz Divator ohne ÜD
|
| Position | Artikelnummer | Beschreibung |
| 26 |
336190357
|
Ventileinsatz mit überdruck
|
| 27 |
97083-51
|
Ventileinsatz Unterbausatz mit Normaldruck
|
| 28 |
97028-51
|
Ventileinsatz Unterbausatz mit Überdruck
|
| 29 |
346190198
|
Haltering 10er Pack 10 x 336100777
|
| 30 |
96341-52
|
Anschlussnippel, grüner O-Ring
|
| 31 |
96341-51
|
Anschlussnippel, schwarzer O-Ring
|
| 32 |
336190227
|
O-Ring, 10 x 331900064
|
| 33 |
99486-51
|
O-Ring , grün, 10 x 99486-01
|
| 34 |
336190228
|
O-Ring, 12.42x1.78, NBR, 10 x 336900007
|
| 35 |
336190225
|
O-Ring, 10 x 336900001
|
| 36 |
32408-51
|
Hebel komplett mit Einstellschraube
|
| 37 |
460190511
|
Dichtpfropfen, 5 x 336100509
|
