Spare part list
|
Divator Pro pack, 2 x 3.5 L
|
|
2024 Dezember
|
VOR GEBRAUCH LESEN
1. Nur Personen mit einem gültigen Interspiro-Wartungszertifikat dürfen Wartungs- und Reparaturarbeiten an Interspiro-Atemschutzausrüstung durchführen. Nicht autorisierte Arbeiten können zu Fehlfunktionen der Ausrüstung führen und können bei Benutzern, die auf deren Funktion vertrauen zu schweren Atemproblemen oder zum Tod führen.
2. Beachten Sie bei der Verwendung der Ersatzteilliste stets die Serviceanleitung der jeweiligen Ausrüstung hinsichtlich der Vorgehensweise bei Montage und Funktion der Ersatzteile.
3. Änderungen an diesem Dokument – aufgrund von Tippfehlern, Ungenauigkeiten der aktuellen Informationen oder Verbesserungen und Änderungen der Ausrüstung – können jederzeit und ohne vorherige Ankündigung vorgenommen werden. Die neueste Version finden Sie immer auf der Interspiro-Webseite.
4. Die Spalte „Notiz“ definiert, ob es sich bei dem Ersatzteil um einen Satz handelt, z.B. „10 x 336100437“ zeigt an, dass es sich um ein Multipack handelt, der aus 10 Stück der Einzelkomponente 336100437 besteht. Die Einzelkomponenten-Artikelnummer 336100437 kann nicht bestellt werden, sie dient nur zur Kennzeichnung von Teilen, die in Wartungssätzen enthalten sind.
5. Die Wartungssätze enthalten Austauschteile für vorbeugende Wartung.
6. Produkt- oder Dokumentaktualisierungen sowie andere wichtige Hinweise finden Sie stets aktuell auf unserer Website WWW.INTERSPIRO.COM.

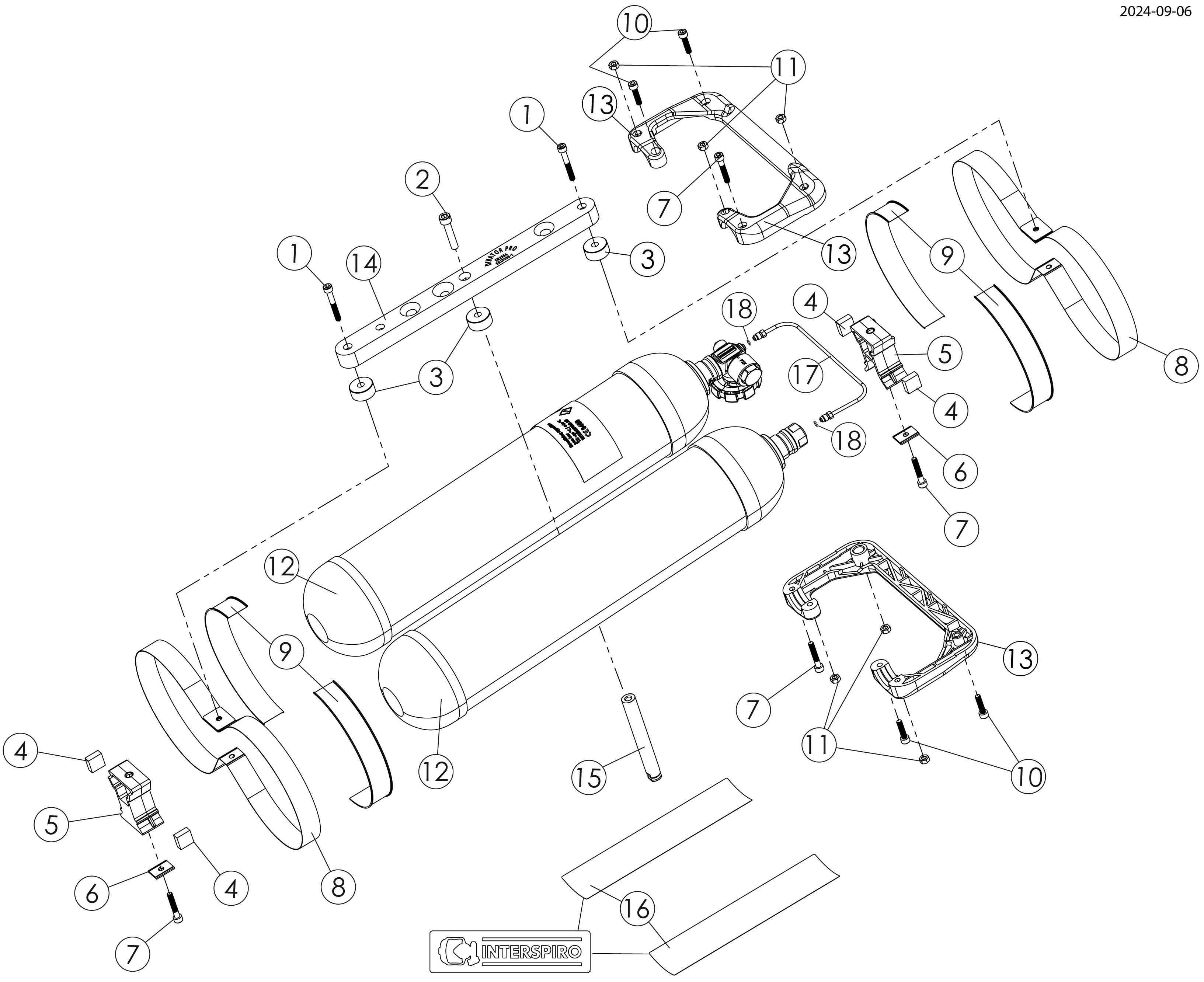

| Position | Artikelnummer | Beschreibung |
| 1 |
99730-55
|
Screw
|
| 2 |
99727-59
|
Screw
|
| 3 |
87538-51
|
Distanzscheibe
|
| 4 |
460190467
|
Antirutsch-Schutz, 4 x 356100011
|
| 5 |
460190474
|
Distanz 3.4 L & 3.5 L & Divator Lite 6,7 & Pro 7.2 L, 2er Pack
|
| 6 |
460190624
|
Unterlegscheibe, 10 x 356100008
|
| 7 |
336190242
|
Schraube, 10 x 99730-02 (941104374)
|
| 8 |
460190465
|
Spannband 3.4 L & 3.5 L
|
| 9 |
460190219
|
Schutzring, 10 x 336100068
|
| 10 |
336190241
|
Schraube, 10 x 99730-10
|
| 11 |
336190244
|
Mutter,10er Pack 10 x 941680316
|
| 12 |
57606-52
|
Cylinder boot 3.5 L
|
| 13 |
98889-51
|
Griffsatz mit Schrauben und Muttern, Breite 201 mm
|
| 14 |
87537-51
|
Distanzstück, Divator Pro
|
| 15 |
97502-54
|
Weight shaft, Divator Pro 3.5L
|
| 16 |
460190230
|
Interspiro Aufkleber, 10 x 95849-01
|
| 17 |
55080-51
|
Cross over tube
|
| 18 |
460190301
|
Dichtung, 10er Pack (10 x 336100305)
|
| 19 |
69032-51
|
Primer
|
| 20 |
69031-51
|
Glue Cartridge
|

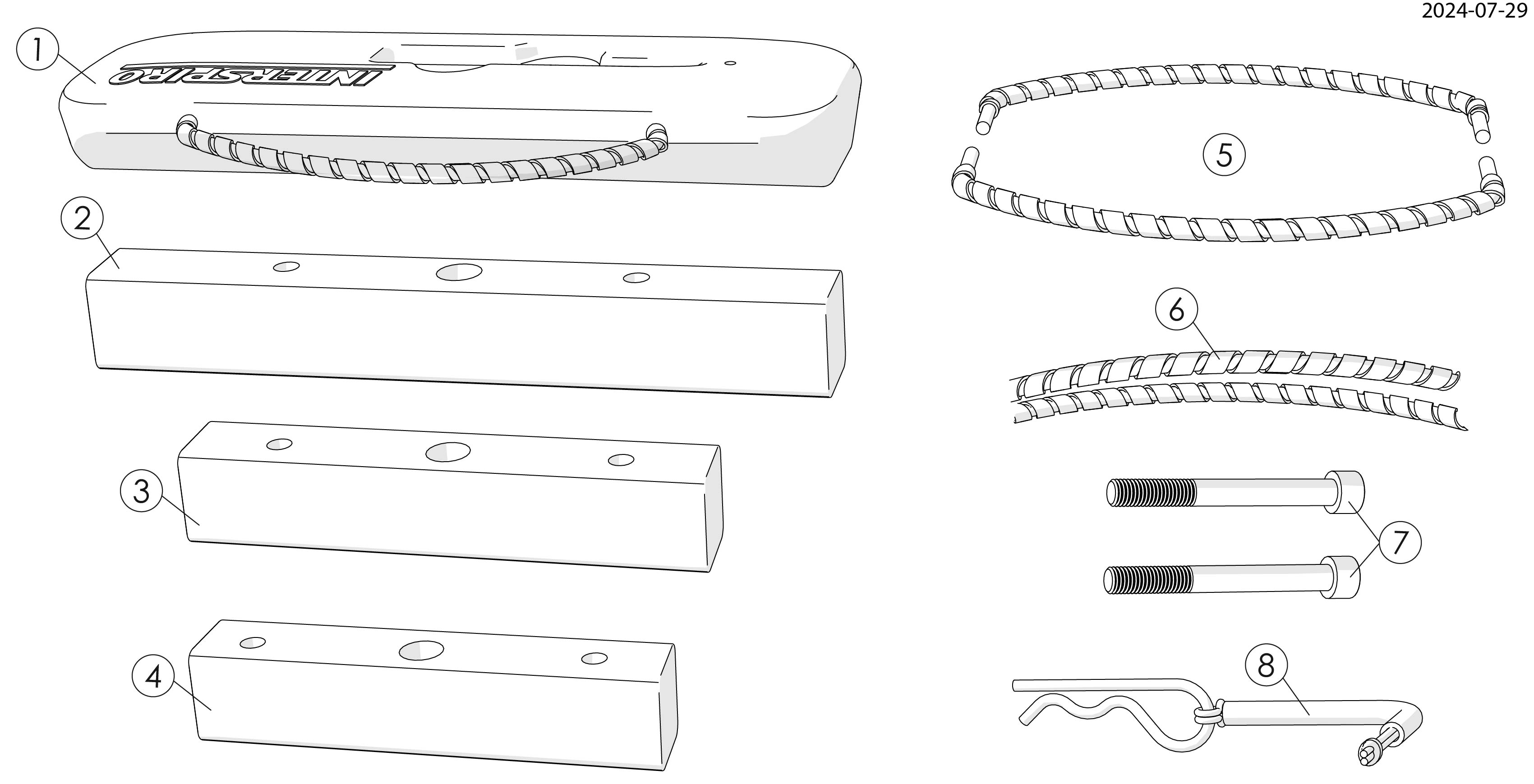

| Position | Artikelnummer | Beschreibung |
| 1 |
97521-51
|
Oberes Gewicht 7,2 kg
|
| 2 |
97522-51
|
Unteres Gewicht 3,0 kg
|
| 3 |
97522-52
|
Unteres Gewicht, 2,1 kg
|
| 4 |
97522-53
|
Unteres Gewicht, 1,1 kg
|
| 5 |
460200524
|
Griff-Kabelsatz, oberes Gewicht
|
| 6 |
88199-51
|
Griffschutz für 5 Divator Gewichte
|
| 7 |
97528-51
|
Schraube, 2 x 97528-01
|
| 8 |
460190570
|
Haarnadel kpl.
|

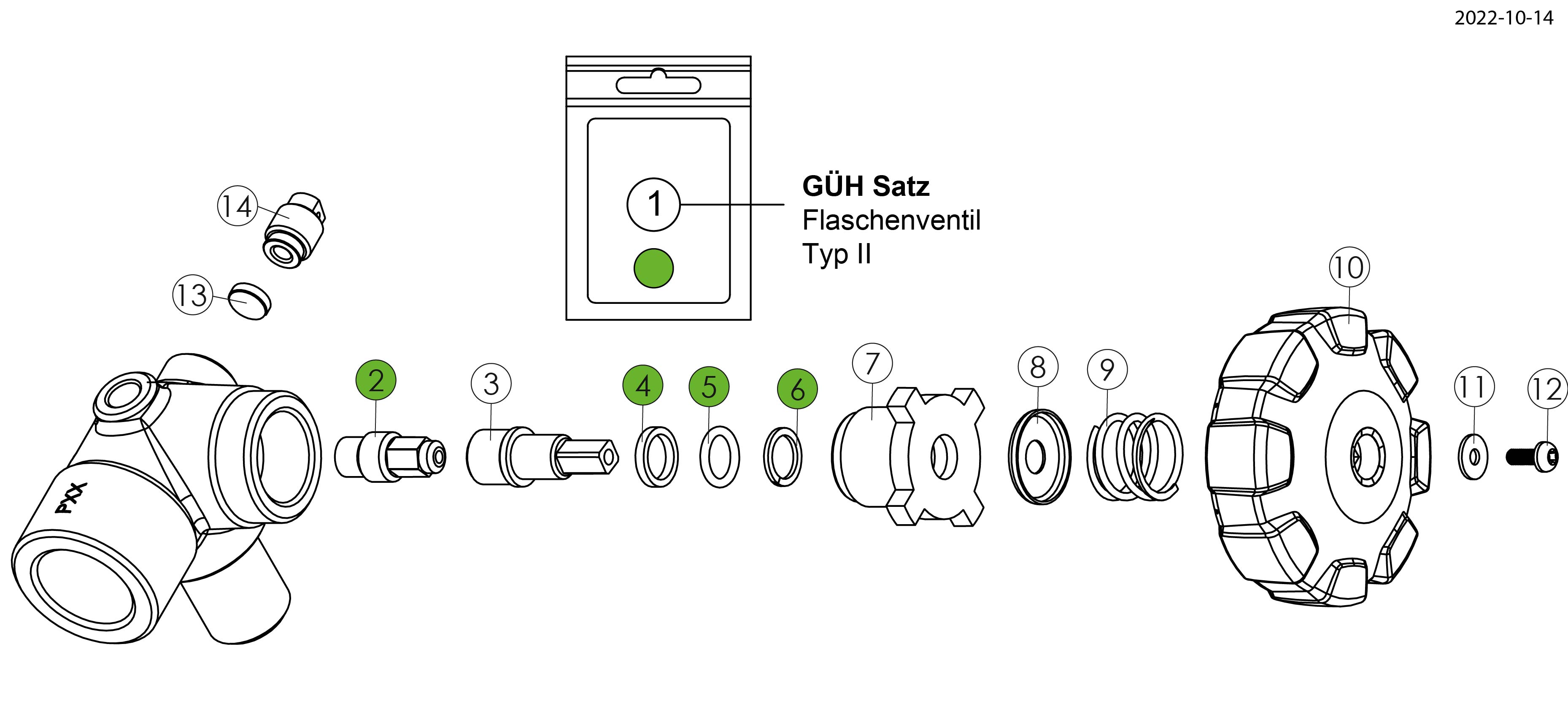

| Position | Artikelnummer | Beschreibung |
| 1 |
460190686
|
GÜH Satz Flaschenventil, Typ II
|
| 2 |
97850-51
|
Ventilschnecke
|
| 3 |
97849-51
|
Ventilstange
|
| 4 |
97853-51
|
Unterlegscheibe, 10er Pack
|
| 5 |
336190381
|
O-Ring, 10 x 336900106
|
| 6 |
97847-51
|
Sicherungsring, 10 x 97847-01
|
| 7 |
97852-51
|
Stopfbuchsenmutter
|
| 8 |
336922104
|
Unterlegscheibe, 10er Pack (10 x 336100057)
|
| 9 |
336922105
|
Feder, 10er Pack (10 x 336100058)
|
| 10 |
95719-51
|
Handrad kpl., schwarz Ersetzt 460190243
|
| 11 |
336190296
|
Scheibe, 10 x 336900093
|
| 12 |
336190297
|
Schraube, 10 x 336900094
|
| 13 |
97740-51
|
Berstscheibe
|
| 14 |
97399-51
|
Berstscheibenstopfen
|
