Spare part list
|
Divator Pro für Flaschenpaket
|
|
2026 Februar
|
VOR GEBRAUCH LESEN
1. Nur Personen mit einem gültigen Interspiro-Wartungszertifikat dürfen Wartungs- und Reparaturarbeiten an Interspiro-Atemschutzausrüstung durchführen. Nicht autorisierte Arbeiten können zu Fehlfunktionen der Ausrüstung führen und können bei Benutzern, die auf deren Funktion vertrauen zu schweren Atemproblemen oder zum Tod führen.
2. Beachten Sie bei der Verwendung der Ersatzteilliste stets die Serviceanleitung der jeweiligen Ausrüstung hinsichtlich der Vorgehensweise bei Montage und Funktion der Ersatzteile.
3. Änderungen an diesem Dokument – aufgrund von Tippfehlern, Ungenauigkeiten der aktuellen Informationen oder Verbesserungen und Änderungen der Ausrüstung – können jederzeit und ohne vorherige Ankündigung vorgenommen werden. Die neueste Version finden Sie immer auf der Interspiro-Webseite.
4. Die Spalte „Notiz“ definiert, ob es sich bei dem Ersatzteil um einen Satz handelt, z.B. „10 x 336100437“ zeigt an, dass es sich um ein Multipack handelt, der aus 10 Stück der Einzelkomponente 336100437 besteht. Die Einzelkomponenten-Artikelnummer 336100437 kann nicht bestellt werden, sie dient nur zur Kennzeichnung von Teilen, die in Wartungssätzen enthalten sind.
5. Die Wartungssätze enthalten Austauschteile für vorbeugende Wartung.
6. Produkt- oder Dokumentaktualisierungen sowie andere wichtige Hinweise finden Sie stets aktuell auf unserer Website WWW.INTERSPIRO.COM.

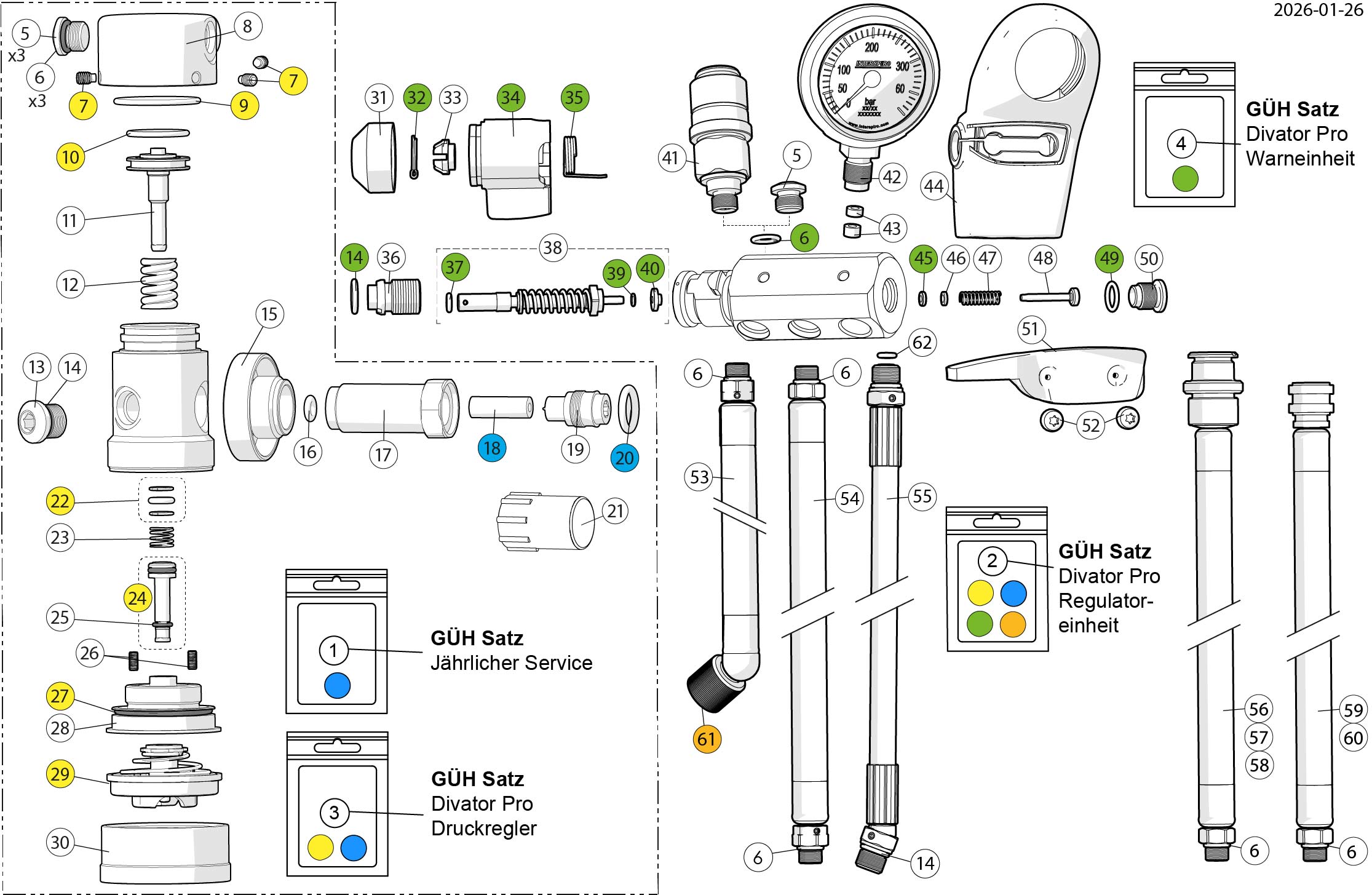

| Position | Artikelnummer | Beschreibung |
| 1 |
460190711
|
GÜH Satz Flaschenanschluss
|
| 2 |
57645-51
|
GÜH Satz Divator Pro Regulatoreinheit
|
| 3 |
57645-52
|
GÜH Satz Divator Pro Druckregler
|
| 4 |
57561-51
|
GÜH Satz Divator Pro Warneinheit
|
| 5 |
88299-51
|
Blindstopfen
|
| 6 |
57543-51
|
O-ring, 1 x 336900390
|
| 7 |
89129-51
|
Schraube
|
| 8 |
87524-51
|
Deckel
|
| 9 |
336190229
|
O-Ring, 10 x 336900041
|
| 10 |
346190022
|
O-Ring, 10 x 346900002
|
| 11 |
460190386
|
Kolben (1 Stk.)
|
| 12 |
346190026
|
Feder, 5 x 346100005
|
| 13 |
97192-51
|
Verschluss 7/16-20 EN250
|
| 14 |
336190381
|
O-Ring, 10 x 336900106
|
| 15 |
87463-51
|
Handrad
|
| 16 |
336190232
|
O-Ring, 10 x 336900044
|
| 17 |
88804-52
|
Anschlussnippel, kurz
|
| 18 |
346190643
|
Sinterfilter, 10er Pack (10 x 212100014)
|
| 19 |
460190382
|
Dichtungshalter
|
| 20 |
336190272
|
O-Ring, 10 x 331100767
|
| 21 |
460190557
|
Schutzkappe, Handrad, 10 x 336900327
|
| 22 |
97698-52
|
Unterlegscheiben & O-Ring
|
| 23 |
346190028
|
Feder, 5 x 336100280
|
| 24 |
97698-51
|
Ventilsitzeinheit
|
| 25 |
460190269
|
O-Ring, 2.6 x 1.3, 10 x 346900015
|
| Position | Artikelnummer | Beschreibung |
| 26 |
99732-54
|
Anschlagschraube
|
| 27 |
336190790
|
O-Ring, 10 x 336900268
|
| 28 |
88288-51
|
Federgehäuse
|
| 29 |
88180-01
|
Sicherheitsdruckeinheit
|
| 30 |
88286-51
|
Frostschutzmembran-Mutter
|
| 31 |
460190421
|
Kappe, 10er Pack (10 x 336100604)
|
| 32 |
336190380
|
Splint, 10er Pack (10 x 336900104)
|
| 33 |
460190441
|
Mutter, 5er Pack (5 x 336100606)
|
| 34 |
87439-51
|
Warnhinweis Griff, Divator Pro
|
| 35 |
460190430
|
Torsionsfeder, 5er Pack (5 x 336100605)
|
| 36 |
460190428
|
Nippel, 5er Satz (5 x 336100407)
|
| 37 |
336190382
|
O-Ring, 10 x 336900103
|
| 38 |
336190404
|
Ventilstange, kpl. MKII
|
| 39 |
336190595
|
O-Ring, 10 x 336900165
|
| 40 |
336190383
|
Ventilscheibe, 5er Pack (5 x 336100412)
|
| 41 |
31776-52
|
Underwater quick connector, female
|
| 42 |
99265-51
|
Manometer, Tauchen, bar
|
| 43 |
336190159
|
Dichtungssatz, 1 x 335100368 & 1 x 335100369
|
| 44 |
87440-51
|
Abdeckung
|
| 45 |
89134-51
|
Dichtung
|
| 46 |
89141-51
|
Scheibe
|
| 47 |
89142-51
|
Feder
|
| 48 |
89132-54
|
Kolben
|
| 49 |
336190311
|
O-Ring, 10 x 944610206
|
| 50 |
87438-51
|
Blindstopfen
|
| Position | Artikelnummer | Beschreibung |
| 51 |
87450-51
|
Halter für Abdeckung
|
| 52 |
57562-51
|
Schraube
|
| 53 |
57575-105
|
Atemschlauch, 1,05 M
|
| 54 |
57578-110
|
Mitteldruckschlauch, 1.1 M
|
| 55 |
57577-110
|
Hochdruckschlauch
|
| 56 |
57576-75
|
Inflation hose, CEJN, 0,75 M. SH-A
|
| 57 |
57576-100
|
Trockenanzug Inflatorschlauch 1 M
|
| 58 |
57576-110
|
Inflation hose CEJN 1,1 M
|
| 59 |
69045-75
|
Inflation hose, INT, 0,75 M. SH-C
|
| 60 |
69045-100
|
Inflation hose, INT, 1,0 M. SH-D
|
| 61 |
336190237
|
O-Ring, 10 x 336900099
|
| 62 |
57672-52
|
O-Ring, 10 x OR4,1X1,6-E70
|

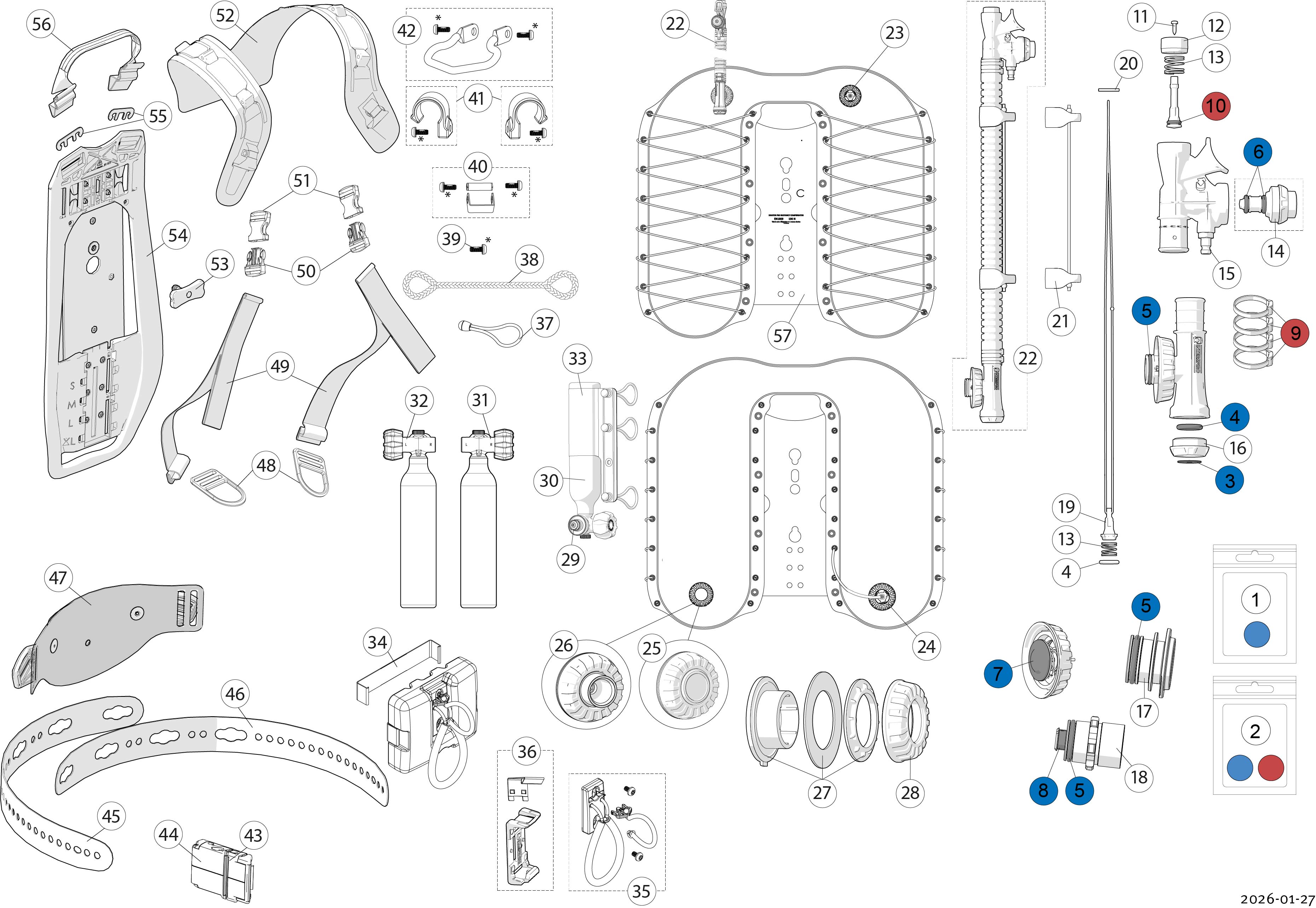

| Position | Artikelnummer | Beschreibung |
| 1 |
57678-52
|
GÜH Satz Divator Pro BC, Basiswartung
|
| 2 |
57678-55
|
GÜH Satz Divator Pro BC, Grundüberholung
|
| 3 |
57680-51
|
Rückschlagventil, 1 x 012602-01
|
| 4 |
57681-51
|
O‑Ring 15×4
|
| 5 |
57653-51
|
O-Ring
|
| 6 |
57682-51
|
O‑Ring 9,12×3,53
|
| 7 |
57683-51
|
Dichtung für Entlastungsventil
|
| 8 |
57684-51
|
Schutzgummi
|
| 9 |
57654-52
|
Kabelbinder
|
| 10 |
57696-52
|
O-Ring
|
| 11 |
57646-51
|
Schraube, RTS ST2,9 A4
|
| 12 |
57647-51
|
Taste
|
| 13 |
57648-51
|
Druckfeder
|
| 14 |
57649-51
|
Satz für komplette MP‑Ventileinheit
|
| 15 |
88336-51
|
Schnellkupplung male
|
| 16 |
57644-51
|
Einsatz für Ablassventil
|
| 17 |
57711-51
|
Stopfen mit O‑Ring
|
| 18 |
57712-51
|
BC emergency inflation assembly
|
| 19 |
57715-51
|
Achsbolzen für Ablassventil mit Schnur
|
| 20 |
88263-54
|
Stift
|
| 21 |
57716-51
|
Schlauchklemme mit Elastikschnur
|
| 22 |
57679-52
|
Inflatoreinheit Divator PRO inkl. Verbindung
|
| 23 |
87397-52
|
Pro‑Ablassventil oben, Komplettsatz
|
| 24 |
87398-52
|
Pro‑Ablassventil unten, Komplettsatz
|
| 25 |
57669-52
|
Pro‑Stopfen‑Baugruppe
|
| Position | Artikelnummer | Beschreibung |
| 26 |
57548-52
|
Inflator cylinder connection Divator Pro
|
| 27 |
57713-51
|
BC‑Anschluss
|
| 28 |
57609-51
|
BC Anschlussdeckel
|
| 29 |
57709-51
|
O-ring, 1 x 331100767
|
| 30 |
30146-01
|
Inflatorflasche, 0.35 L - gerades Flaschenventil
|
| 31 |
57512-52
|
Inflatorflasche, 0.35 L - rechte Seite (wie beim Taucher getragen)
|
| 32 |
57512-51
|
Inflatorflasche 0,35 L - linke Seite (wie beim Taucher getragen)
|
| 33 |
57549-51
|
Halter für Inflatorflasche
|
| 34 |
87515-51
|
Gewichtsklammer
|
| 35 |
57665-51
|
Gewichtsfreigabesatz
|
| 36 |
87096-51
|
Gewichtshaltersatz
|
| 37 |
99431-51
|
Elast.Kord.schlaufe& Knopf, 5er Pack
|
| 38 |
57664-51
|
Entlastungsschleife
|
| 39 |
99711-852
|
Schraube, 10 x 99711-802
|
| 40 |
57663-51
|
Schnallenhaltersatz
|
| 41 |
57662-51
|
Schlauchhaltersatz
|
| 42 |
57661-51
|
D-Ringsatz
|
| 43 |
88265-51
|
O-Ring
|
| 44 |
87073-51
|
Gurtschloss
|
| 45 |
87525-52
|
Hüftgurt, rechts
|
| 46 |
87525-51
|
Hüftgurt, links
|
| 47 |
57660-51
|
Halteplatte für Hüftgurt
|
| 48 |
57666-51
|
Tri-glide D-Ring
|
| 49 |
57659-51
|
Verstellbarer Schultergurt
|
| 50 |
87308-55
|
Schnalle, Stecker, 2er Pack
|
| Position | Artikelnummer | Beschreibung |
| 51 |
87308-53
|
Schnalle, Mutter, 2er Pack
|
| 52 |
57656-51
|
Schultergurteinheit
|
| 53 |
57658-51
|
Drehgriff
|
| 54 |
57657-51
|
Tragegestell Divator Pro
|
| 55 |
33466-51
|
Clip Rückenplatte, 2 x 33466-01
|
| 56 |
57655-51
|
Griff
|
| 57 |
57718-51
|
Pro bladder, without valve/connectors
|
