Spare part list










Oktopus Lungenautomat mit Halter



2025 Oktober



VOR GEBRAUCH LESEN



1. Nur Personen mit einem gültigen Interspiro-Wartungszertifikat dürfen Wartungs- und Reparaturarbeiten an Interspiro-Atemschutzausrüstung durchführen. Nicht autorisierte Arbeiten können zu Fehlfunktionen der Ausrüstung führen und können bei Benutzern, die auf deren Funktion vertrauen zu schweren Atemproblemen oder zum Tod führen.

2. Beachten Sie bei der Verwendung der Ersatzteilliste stets die Serviceanleitung der jeweiligen Ausrüstung hinsichtlich der Vorgehensweise bei Montage und Funktion der Ersatzteile.

3. Änderungen an diesem Dokument – aufgrund von Tippfehlern, Ungenauigkeiten der aktuellen Informationen oder Verbesserungen und Änderungen der Ausrüstung – können jederzeit und ohne vorherige Ankündigung vorgenommen werden. Die neueste Version finden Sie immer auf der Interspiro-Webseite.

4.  Die Spalte „Notiz“ definiert, ob es sich bei dem Ersatzteil um einen Satz handelt, z.B. „10 x 336100437“ zeigt an, dass es sich um ein Multipack handelt, der aus 10 Stück der Einzelkomponente 336100437 besteht. Die Einzelkomponenten-Artikelnummer 336100437 kann nicht bestellt werden, sie dient nur zur Kennzeichnung von Teilen, die in Wartungssätzen enthalten sind.

5. Die Wartungssätze enthalten Austauschteile für vorbeugende Wartung.

6. Produkt- oder Dokumentaktualisierungen sowie andere wichtige Hinweise finden Sie stets aktuell auf unserer Website WWW.INTERSPIRO.COM.

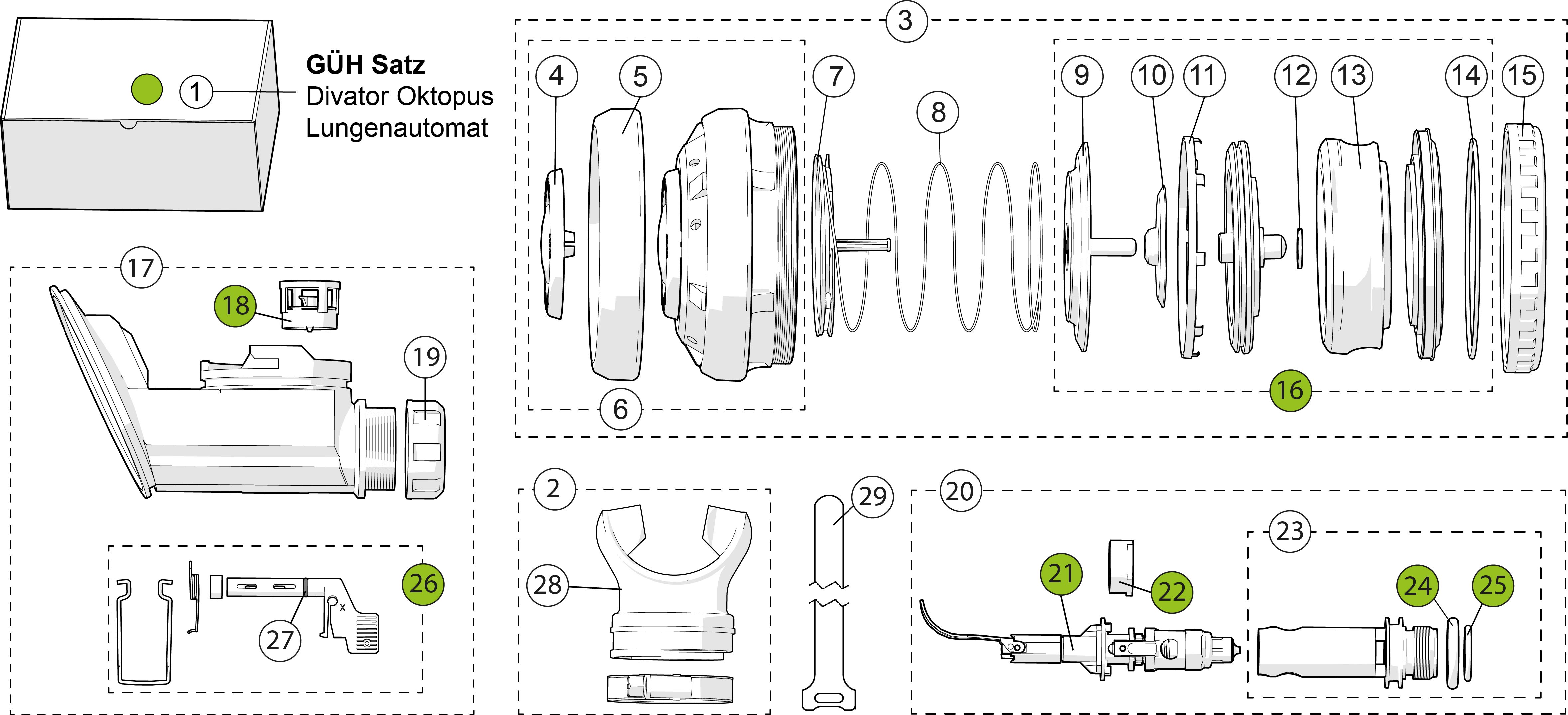

Ersatzteile Divator Oktopus






Ersatzteile Divator Oktopus
Position Artikelnummer Beschreibung
1
460200510
GÜH Satz für 1 Divator Oktopus Lungenautomat mit Hebel
2
336190353
Mundstückeinheit
3
336101155
Ausatemeinheit, Normaldrück, schwarz
4
336190487
Entlüftungsknopf, 5 x 336100432
5
99485-51
Schutzring, gelb 5er Pack
6
460190518
Deckel mit Entlüftungsknopf, schwarz
7
460190721
Führungsscheibe Divator, LA, ND
8
460190500
Dichtfeder ND, 5 x 333100056
9
460190393
Dichtscheibe, 5er Pack (5 x 336100005)
10
30005-51
Ausatemventilplättchen 5er Pack, Naturgummi, schwarz
11
460190413
Sicherungsring 10er Pack (10 x 336100008)
12
336190638
Scheibe, 10 x 336100437
13
460190140
Membran für Lungenautomat (1 x 336100009)
14
336190224
O-Ring, 5 x 336900009
15
460190515
Schließring, schwarz, 5 x 336101139
16
336190360
Membraneinheit MK II
17
336101156
Ventilgehäuse kpl. MKll, schwarz Normaldruck
18
460190559
Rückschlagventil kpl.
19
460190516
Mutter, schwarz, 5 x 336101140
20
460190558
Ventileinsatz Divator ohne ÜD
21
97083-51
Ventileinsatz Unterbausatz mit Normaldruck
22
346190198
Haltering 10er Pack 10 x 336100777
23
96341-52
Anschlussnippel, grüner O-Ring
24
336190227
O-Ring, 10 x 331900064
25
99486-51
O-Ring , grün, 10 x 99486-01

Ersatzteile Divator Oktopus
Position Artikelnummer Beschreibung
26
32408-51
Hebel komplett mit Einstellschraube
27
336190225
O-Ring, 10 x 336900001
28
460190505
Mundstück
29
30776-51
Klettband, 5er Pack
