Spare part list










Werkzeuge für Regulator mit Warnpfeife



2025 März



VOR GEBRAUCH LESEN



1. Nur Personen mit einem gültigen Interspiro-Wartungszertifikat dürfen Wartungs- und Reparaturarbeiten an Interspiro-Atemschutzausrüstung durchführen. Nicht autorisierte Arbeiten können zu Fehlfunktionen der Ausrüstung führen und können bei Benutzern, die auf deren Funktion vertrauen zu schweren Atemproblemen oder zum Tod führen.

2. Beachten Sie bei der Verwendung der Ersatzteilliste stets die Serviceanleitung der jeweiligen Ausrüstung hinsichtlich der Vorgehensweise bei Montage und Funktion der Ersatzteile.

3. Änderungen an diesem Dokument – aufgrund von Tippfehlern, Ungenauigkeiten der aktuellen Informationen oder Verbesserungen und Änderungen der Ausrüstung – können jederzeit und ohne vorherige Ankündigung vorgenommen werden. Die neueste Version finden Sie immer auf der Interspiro-Webseite.

4.  Die Spalte „Notiz“ definiert, ob es sich bei dem Ersatzteil um einen Satz handelt, z.B. „10 x 336100437“ zeigt an, dass es sich um ein Multipack handelt, der aus 10 Stück der Einzelkomponente 336100437 besteht. Die Einzelkomponenten-Artikelnummer 336100437 kann nicht bestellt werden, sie dient nur zur Kennzeichnung von Teilen, die in Wartungssätzen enthalten sind.

5. Die Wartungssätze enthalten Austauschteile für vorbeugende Wartung.

6. Produkt- oder Dokumentaktualisierungen sowie andere wichtige Hinweise finden Sie stets aktuell auf unserer Website WWW.INTERSPIRO.COM.

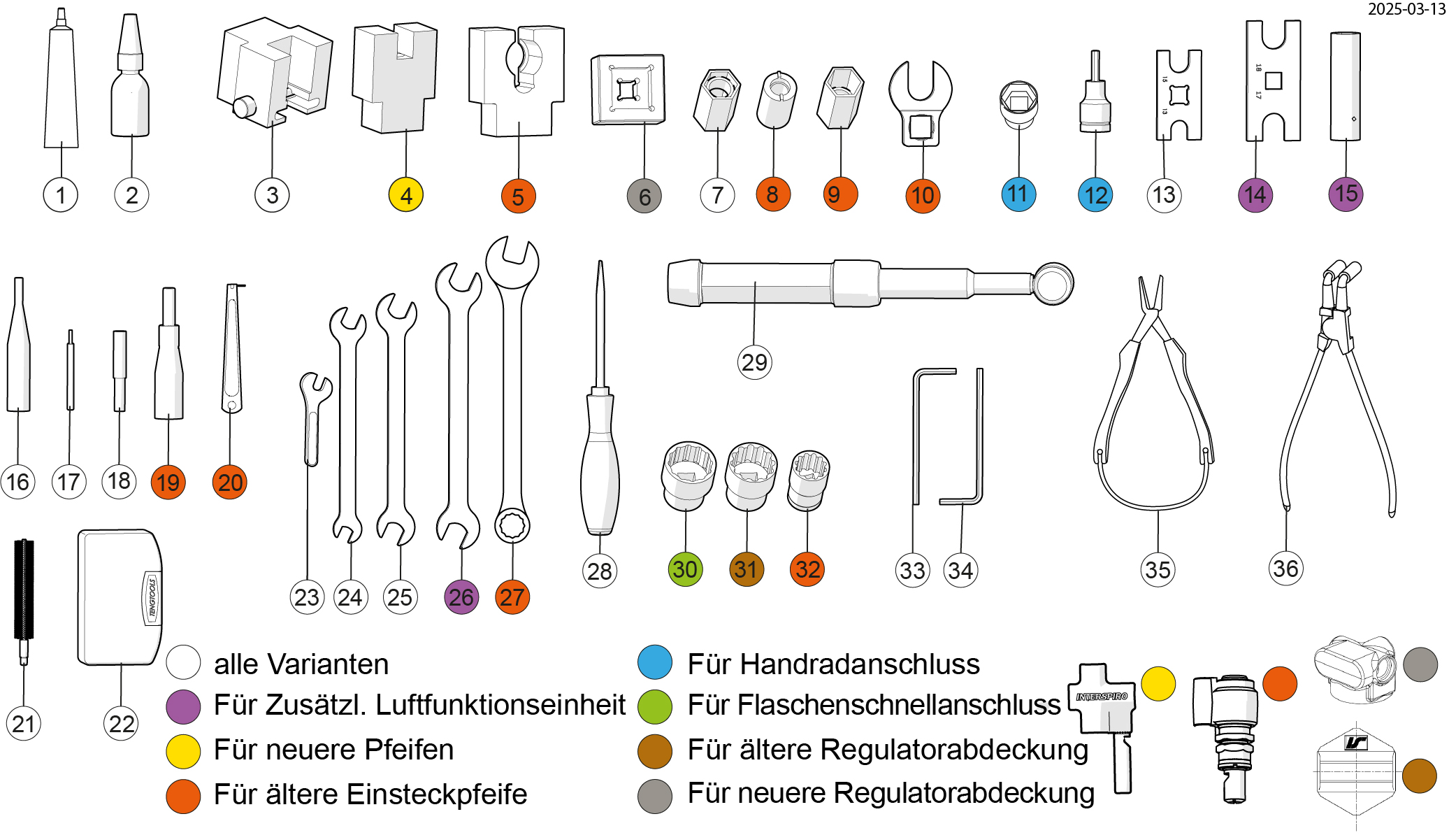

Ersatzteile Werkzeuge für Regulator mit Warnpfeife
Position Artikelnummer Beschreibung
1
87400-51
Fomlube GRM 30
2
460190846
Sicherungskleber Loctite 542, 10 ml
3
95927-01
Befestigung Funktionseinheit QS und DP1
4
31924-51
Befestigung, Pfeife QSII/SGII
5
95928-01
Befestigung Pfeifenfunktionseinheit
6
32154-51
Werkzeug für Regulatorabdeckung
7
460190847
Befestigung für Einsteck-Regulator
8
460190849
Steckschlüsseleinsatz für Warnpfeife
9
460190848
Befestigung für Einsteckpfeife
10
95998-5120
20 mm Torx-Maulschlüssel
11
460190567
Steckschlüssel mit Schlitz, 19 mm
12
460200520
Steckschlüsseleinsatz, 5 mm, sechskant
13
460190852
Drehmomentschlüssel Adapter 13-15mm
14
460200515
Drehmomentschlüssel Adapter 17-18 mm
15
460200029
Steckschlüsseleinsatz, 15 mm, lang
16
95925-01
Montagewerkzeug Regulator & Pendel
17
460190565
Schutzstift, O-Ring & Unterlegscheibe
18
460190566
Presswerkzeug
19
95926-01
Montagewerkzeug Pfeife (O-Ring und Sicherungsring)
20
460190851
Düsenreinigung-Werkzeugsatz
21
460200030
Rundbürste
22
30042-51
O-Ring Werkzeugsatz
23
460200516
Gabelschlüssel 8 mm
24
460190774
Gabelschlüssel 10-13 mm
25
460190769
Gabelschlüssel 14-15 mm

Ersatzteile Werkzeuge für Regulator mit Warnpfeife
Position Artikelnummer Beschreibung
26
460190775
Gabelschlüssel 18-19 mm
27
460200010
Gabelschlüssel 20 mm
28
460190767
Schlitzschraubenzieher 5,5 x 125
29
336190478
Drehmomentschlüssel 5-50 Nm (S/R 3Sdr 5-50 NM ½ Zoll)
30
31956-51
Steckschlüsseleinsatz 29 mm
31
460200521
Buchse, 27 mm
32
460200523
Steckschlüsseleinsatz 20 mm
33
96004-51
Sechskantschlüssel, 4 mm
34
460200008
Sechskantschlüssel, 5 mm
35
460190772
Spitzzange
36
460200519
Seegerringzange
