Spare part list










Werkzeuge für Regulator mit Wiederstandwarnung



2025 März



VOR GEBRAUCH LESEN



1. Nur Personen mit einem gültigen Interspiro-Wartungszertifikat dürfen Wartungs- und Reparaturarbeiten an Interspiro-Atemschutzausrüstung durchführen. Nicht autorisierte Arbeiten können zu Fehlfunktionen der Ausrüstung führen und können bei Benutzern, die auf deren Funktion vertrauen zu schweren Atemproblemen oder zum Tod führen.

2. Beachten Sie bei der Verwendung der Ersatzteilliste stets die Serviceanleitung der jeweiligen Ausrüstung hinsichtlich der Vorgehensweise bei Montage und Funktion der Ersatzteile.

3. Änderungen an diesem Dokument – aufgrund von Tippfehlern, Ungenauigkeiten der aktuellen Informationen oder Verbesserungen und Änderungen der Ausrüstung – können jederzeit und ohne vorherige Ankündigung vorgenommen werden. Die neueste Version finden Sie immer auf der Interspiro-Webseite.

4.  Die Spalte „Notiz“ definiert, ob es sich bei dem Ersatzteil um einen Satz handelt, z.B. „10 x 336100437“ zeigt an, dass es sich um ein Multipack handelt, der aus 10 Stück der Einzelkomponente 336100437 besteht. Die Einzelkomponenten-Artikelnummer 336100437 kann nicht bestellt werden, sie dient nur zur Kennzeichnung von Teilen, die in Wartungssätzen enthalten sind.

5. Die Wartungssätze enthalten Austauschteile für vorbeugende Wartung.

6. Produkt- oder Dokumentaktualisierungen sowie andere wichtige Hinweise finden Sie stets aktuell auf unserer Website WWW.INTERSPIRO.COM.

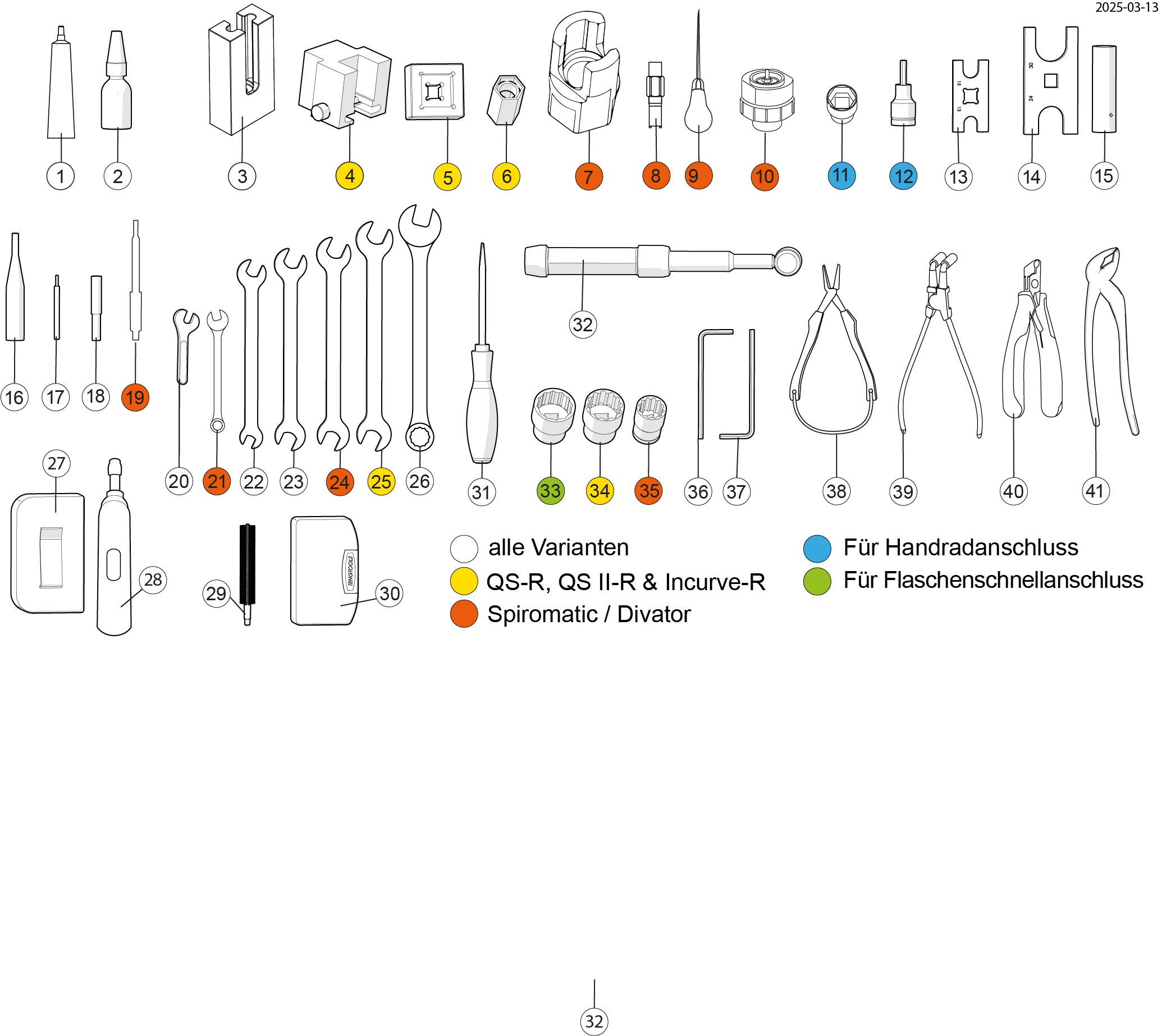

Ersatzteile Werkzeuge für Regulator mit Wiederstandwarnung
Position Artikelnummer Beschreibung
1
87400-51
Fomlube GRM 30
2
460190846
Sicherungskleber Loctite 542, 10 ml
3
97951-51
Befestigung, Funktionseinheit Warneinheit Divator/Spiromatic
4
95927-01
Befestigung Funktionseinheit QS und DP1
5
32154-51
Werkzeug für Regulatorabdeckung
6
460190847
Befestigung für Einsteck-Regulator
7
460190855
Befestigung für P+Regulator, Spiromatic, MKII&DP1
8
460190853
Einstellschlüssel für Warneinheit
9
460190768
Ahle 100 mm
10
99211-01
Kolbenabzieher Spiromatic II/MKII Regulator
11
460190567
Steckschlüssel mit Schlitz, 19 mm
12
460200520
Steckschlüsseleinsatz, 5 mm, sechskant
13
460190852
Drehmomentschlüssel Adapter 13-15mm
14
99082-01
Drehmomentschlüssel Adapter, 24-30mm
15
460200029
Steckschlüsseleinsatz, 15 mm, lang
16
95925-01
Montagewerkzeug Regulator & Pendel
17
460190565
Schutzstift, O-Ring & Unterlegscheibe
18
460190566
Presswerkzeug
19
460190854
Montagewerkzeug O-Ring
20
460200516
Gabelschlüssel 8 mm
21
32140-5107
Gabelschlüssel 7 mm
22
460190774
Gabelschlüssel 10-13 mm
23
460190769
Gabelschlüssel 14-15 mm
24
460200025
Gabelschlüssel 16-17 mm
25
460190775
Gabelschlüssel 18-19 mm

Ersatzteile Werkzeuge für Regulator mit Wiederstandwarnung
Position Artikelnummer Beschreibung
26
460200010
Gabelschlüssel 20 mm
27
88749-51
Bit Satz
28
88748-51
Drehmomentschrauber 1-5 Nm
29
460200030
Rundbürste
30
30042-51
O-Ring Werkzeugsatz
31
460190767
Schlitzschraubenzieher 5,5 x 125
32
336190478
Drehmomentschlüssel 5-50 Nm (S/R 3Sdr 5-50 NM ½ Zoll)
33
31956-51
Steckschlüsseleinsatz 29 mm
34
460200521
Buchse, 27 mm
35
460200523
Steckschlüsseleinsatz 20 mm
36
96004-51
Sechskantschlüssel, 4 mm
37
460200008
Sechskantschlüssel, 5 mm
38
460190772
Spitzzange
39
460200519
Seegerringzange
40
88626-51
Zangen
41
96984-51
Wasserpumpenzangen
